Thermoelemente

Thermoelemente finden in verschiedenen Bereichen ihren Einsatz. Daher haben wir unsere Thermoelemente in Sektoren für Atmosphären- und Vakuumanwendungen sowie die Gruppe der Prüf- und Mantelthermoelemente eingeteilt.

Alle thermo-control Körtvélyessy GmbH Thermoelemente vereinen höchste Qualität und langjähriges Know-how. Sie folgen den Design-Prinzipen:

  • Getrennte Schutzrohre
  • Zusätzliches Leerrohr für In-Situ Prüfmessungen
  • Aluminiumdruckguss Anschlusskopf Form A
  • Standard-Lieferlängen von 400 mm bis 1600 mm

Für die technische Erklärung zum allgemeinen Thema Thermoelemente stehen die Seiten Thermoelemente und Thermospannung zur Verfügung.

Wir freuen uns auf Ihre Anfrage zu Thermoelementen.

Katalog laden

Laden Sie den Gesamtkatalog als PDF herunter!
Herunterladen

Verfügbare Ausführungen

Schutzgasanwendungen

Vakuumanwendungen

Prüfthermoelemente

Mantelthermoelemente

Thermoelemente in Schutzgas
Druckbereich 10-2mbar bis 2bar

  • PtRh-Pt Ausführungen bis zu 4 Jahre Gewährleistung gegen Drift und Thermodrahtbruch
  • Standard-Prozessanschluss über Gewinde G3/4″ oder Ø22×150 Halterohr
  • Individueller Prozessanschluss nach Spezifikation möglich
  • Gasdicht und druckfest bis 2bar
  • Optional mit Kalibrierzeugnis entsprechend AMS 2750 oder DAkkS Zertifikat oder DAkkS Zertifikat
  • Optional vorkonfektioniert mit Leitungen und Steckverbindungen
Schutzgasausführungen auswählen

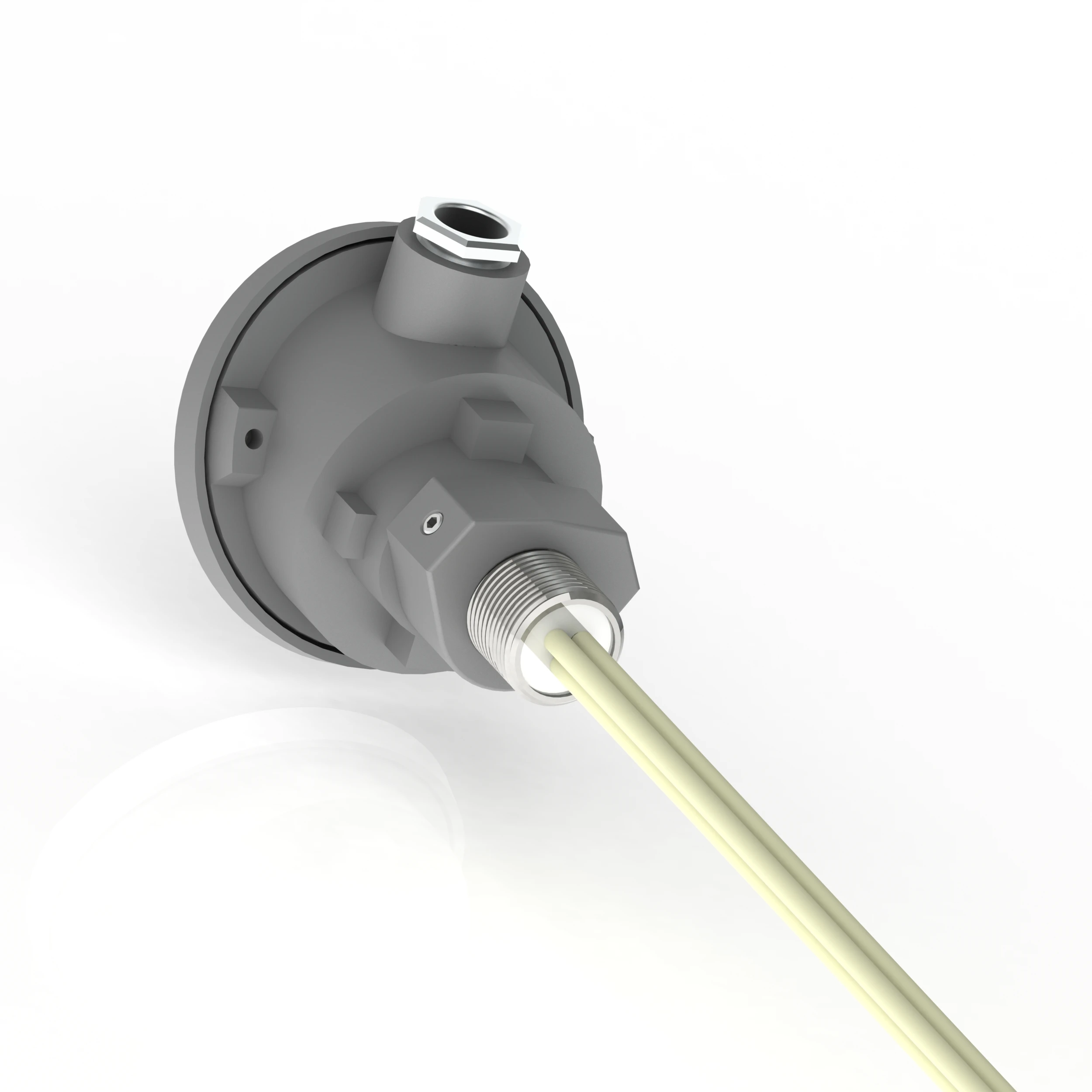

Schutzgasthermoelement mit G3/4 Zoll Prozessgewinde

Thermoelemente in Vakuum
Druckbereich 10-6mbar bis 21bar

  • PtRh-Pt Ausführungen bis zu 4 Jahre Gewährleistung gegen Drift und Thermodrahtbruch
  • Standard-Prozessanschluss über Ø22×150 Halterohr oder Kleinflansch ISO 20486
  • Individueller Prozessanschluss nach Spezifikation möglich
  • vakuumdicht und druckfest bis 20bar
  • 100 % Helium geprüft, max. zulässige Leckrate 10-6mbar·l/s
  • Herstellerzeugnis mit Fertigungsdaten und Prüfergebnis Helium-Leck-Prüfung
  • Optional mit Kalibrierzeugnis entsprechend AMS 2750 oder DAkkS Zertifikat
  • Optional vorkonfektioniert mit Leitungen und Steckverbindungen
Vakuumausführungen auswählen

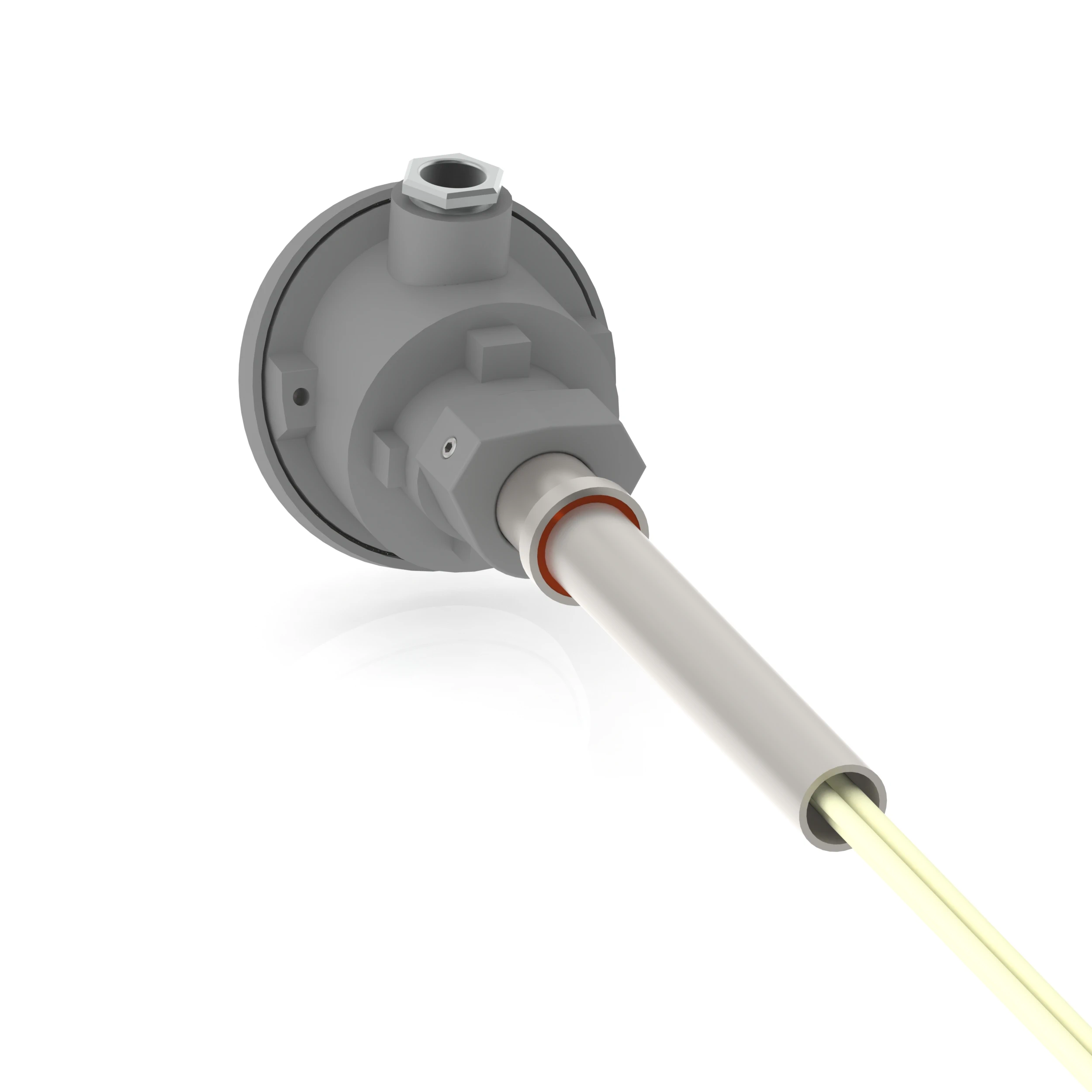

Schutzgasthermoelement mit G3/4 Zoll Prozessgewinde

Prüfthermoelemente
Für Institutsprüfungen

  • Ausführungen bis 8 Jahre Gewährleistung
  • passend in sämtliche thermo-control Thermoelemente
  • Isolierstab 99,7 % Al2O3 Ø2,5 mm
  • Fertig konfektioniert mit 2,5 m Ausgleichsleitung
  • Inklusive Transport und Aufbewahrungsrohr als PMA mit Schlaufe
  • Inklusive Kalibrierzeugnis basierend auf Fixpunktmessungen für Zn-ISO, Al-ISO, Au und Pd
  • Optional mit Kalibrierzeugnis entsprechend AMS 2750 oder DAkkS Zertifikat
  • Optional vorkonfektioniert mit Leitungen und Steckverbindungen
Prüfthermoelemente auswählen

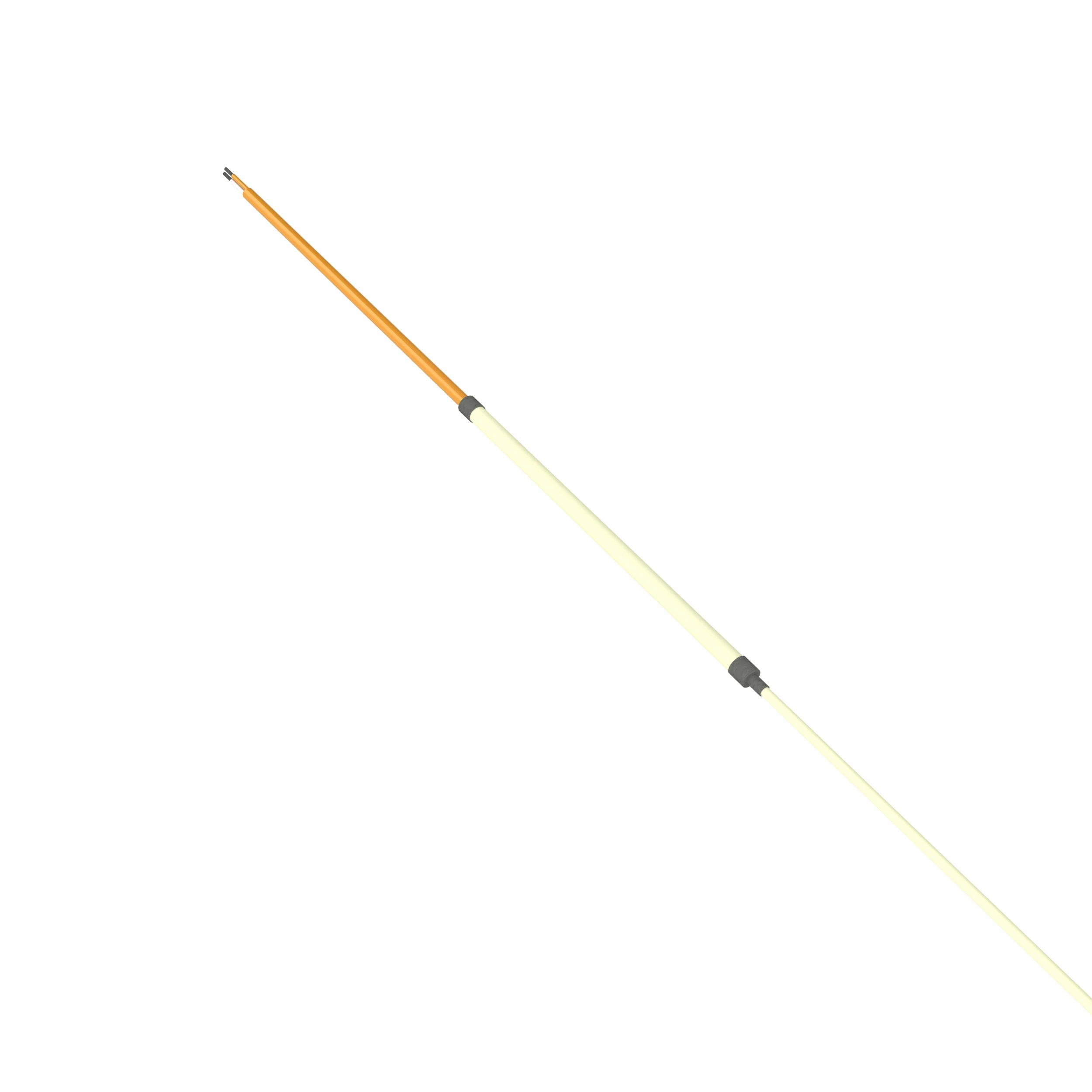

Prüfthermoelement für In-Situ Messungen

Mantelthermoelemente
Für Chargen und TUS Messungen

  • Als Thermoelement Messeinsatz
  • Abhängig vom Manteldurchmesser bis zu vier Thermopaare
  • Standard Mantel-Materialien W2.4816 (Inconel™ 600) oder W1.4841
  • Optionaler Mantel mit PtRh oder PyroSil™
  • Durchmesser Ø0,5 mm bis Ø10 mm
  • Vielseitige Konfektionierungen verfügbar
    • Miniatur-Thermostecker
    • Standard-Thermostecker
    • LEMO Push-Pull
    • Übergangshülse und Anschlussleitung
    • Anschlusskopf Form B
Mantelthermoelemente auswählen

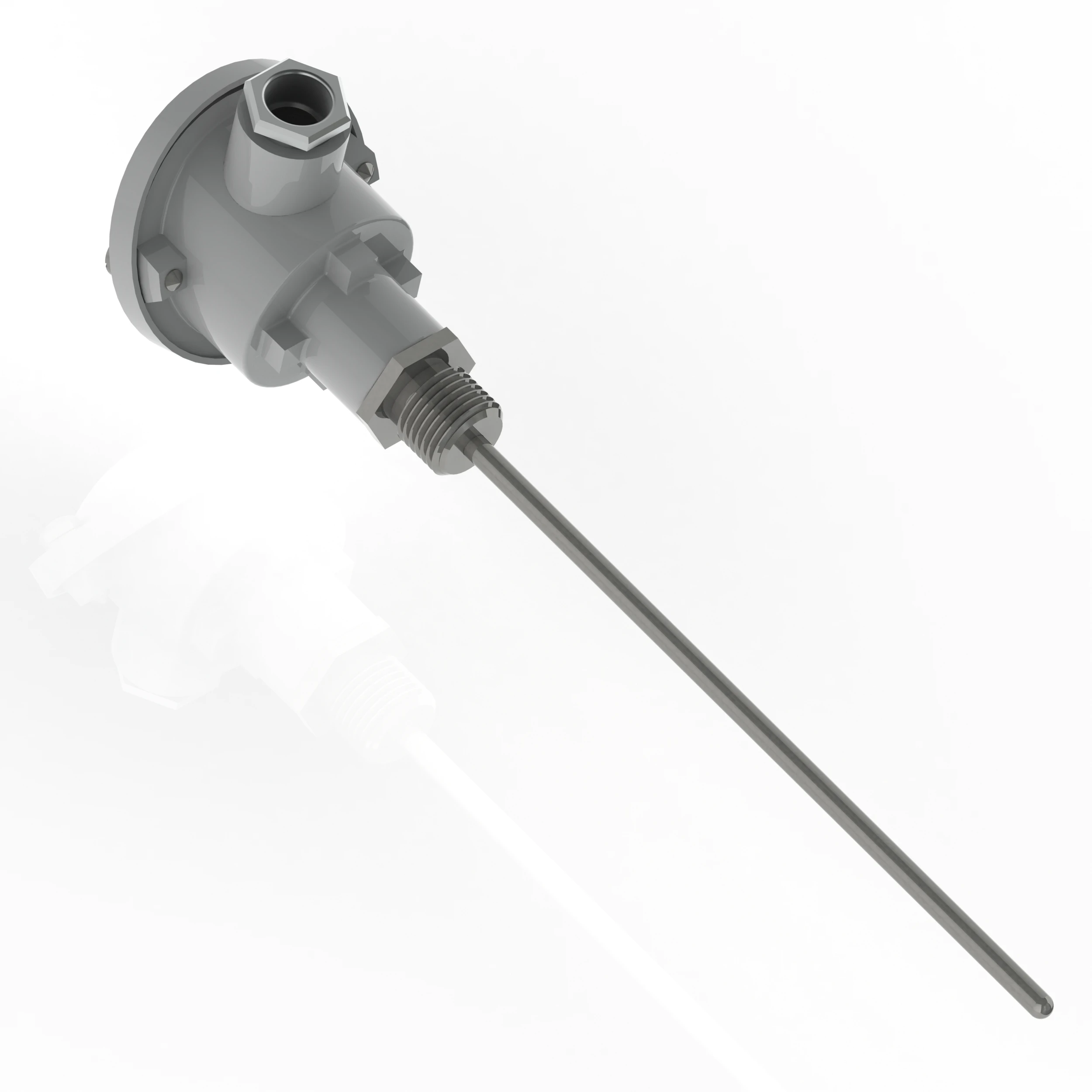

Mantelthermoelemente für Chargen und TUS Messungen
