Thermospanung

Das Thermoelement besteht aus zwei Drähten, welche aus unterschiedlichen Legierungen bestehen. Jeder dieser Drähte entwickelt eine bestimmte Spannung sobald ein Ende wärmer ist als das andere. Verbindet man nun beide Drähte, so wird die Differenz der jeweiligen Spannung im Draht messbar. Diese Differenz wird als Thermospannung bezeichnet.

Wie ensteht die Thermospannung genau?

In jedem elektrischen Leiter befinden sich freien Elektronen. Sie können sich im Leiter bewegen und ermöglichen so zum Beispiel, dass ein elektrischer Strom fließen kann.

Physikalisch stark vereinfacht gesprochen beanspruchen diese freien Elektronen einen bestimmten Raum, der mit der Temperatur wächst.

In einem gleichmäßig erwärmten Kupferleiter ist dieser Raum in etwa gleich groß. Schematisch wird dies im Bild 1 gezeigt.

Nun erwärmt man ein Ende des Leiters.

Dadurch vergrößert sich der Bewegungsraum der freien Elektronen in diesem Bereich. Aufgrund des Effektes, dass sich gleiche Ladungen abstoßen „drängen“ die stärker erhitzten Elektronen die restlichen zum kalten Ende.

In Folge entsteht ein Mangel an Elektronen an dem erwärmten Ende und ein Überschuss am kalten. Es entsteht so eine Spannung.

Wichtig zu wissen: Die Höhe der Spannung wird hauptsächlich durch die chemische Zusammensetzung des Drahtes und des Temperaturunterschiedes beeinflusst!

Doch mit der einzelnen Spannung des Drahts kann kein Signal erzeugt werden. Folglich benötigt man einen zweiten Draht. Beide Drähte sollten an der Stelle mit der höchsten Temperatur verbunden sein.

Der Spannungsunterschied zwischen den beiden Drähten dient als Signal und wird als Thermospannung definiert.
Ein gleichmäßig warmer Kupferleiter bei Raumtemperatur

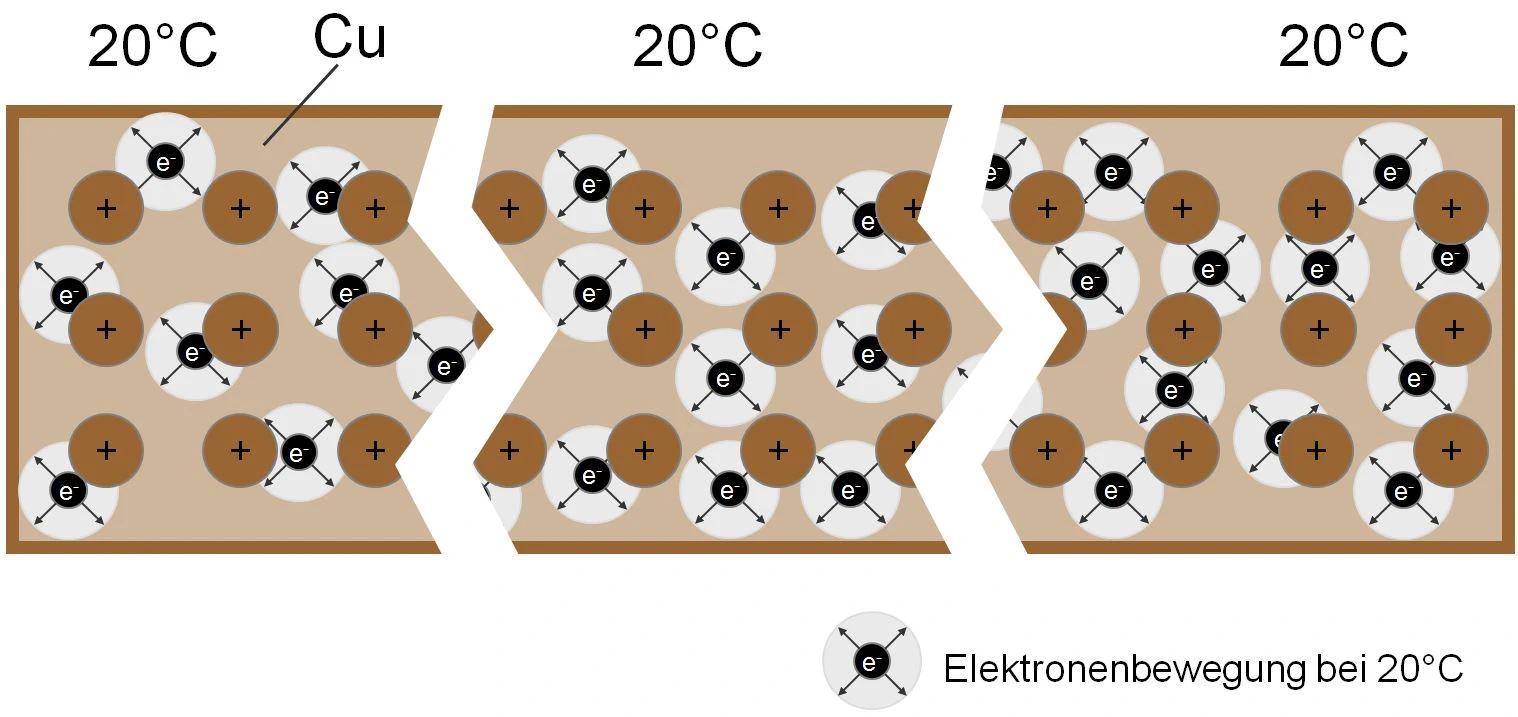

Elektronenverteilung eines gleichmäßig warmen Kupferleiters bei Raumtemperatur

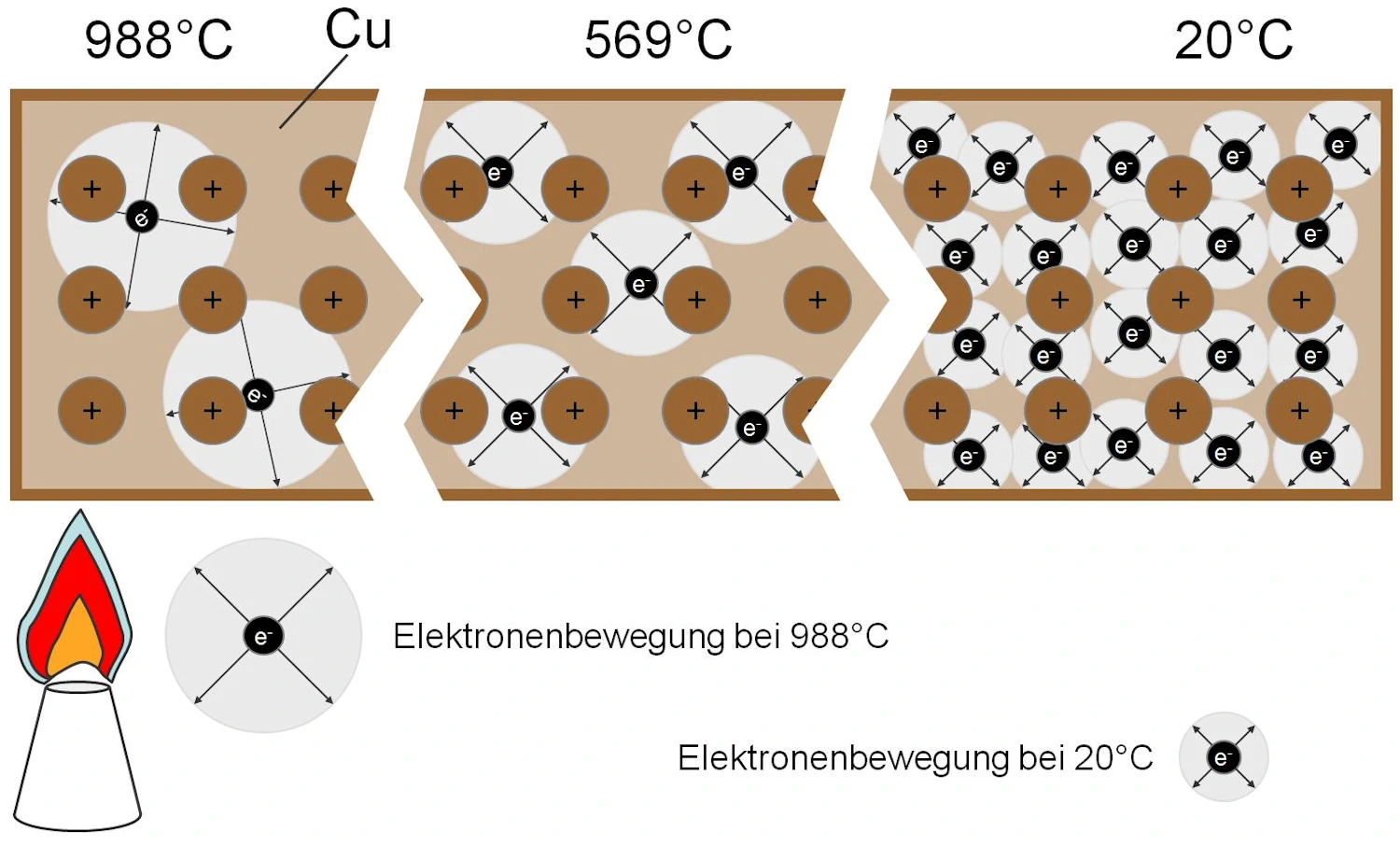

Elektronenverteilung des obigen Kupferleiters mit einem erhitzten Ende
Elektronenverteilung des obigen Kupferleiters mit einem erhitzten Ende

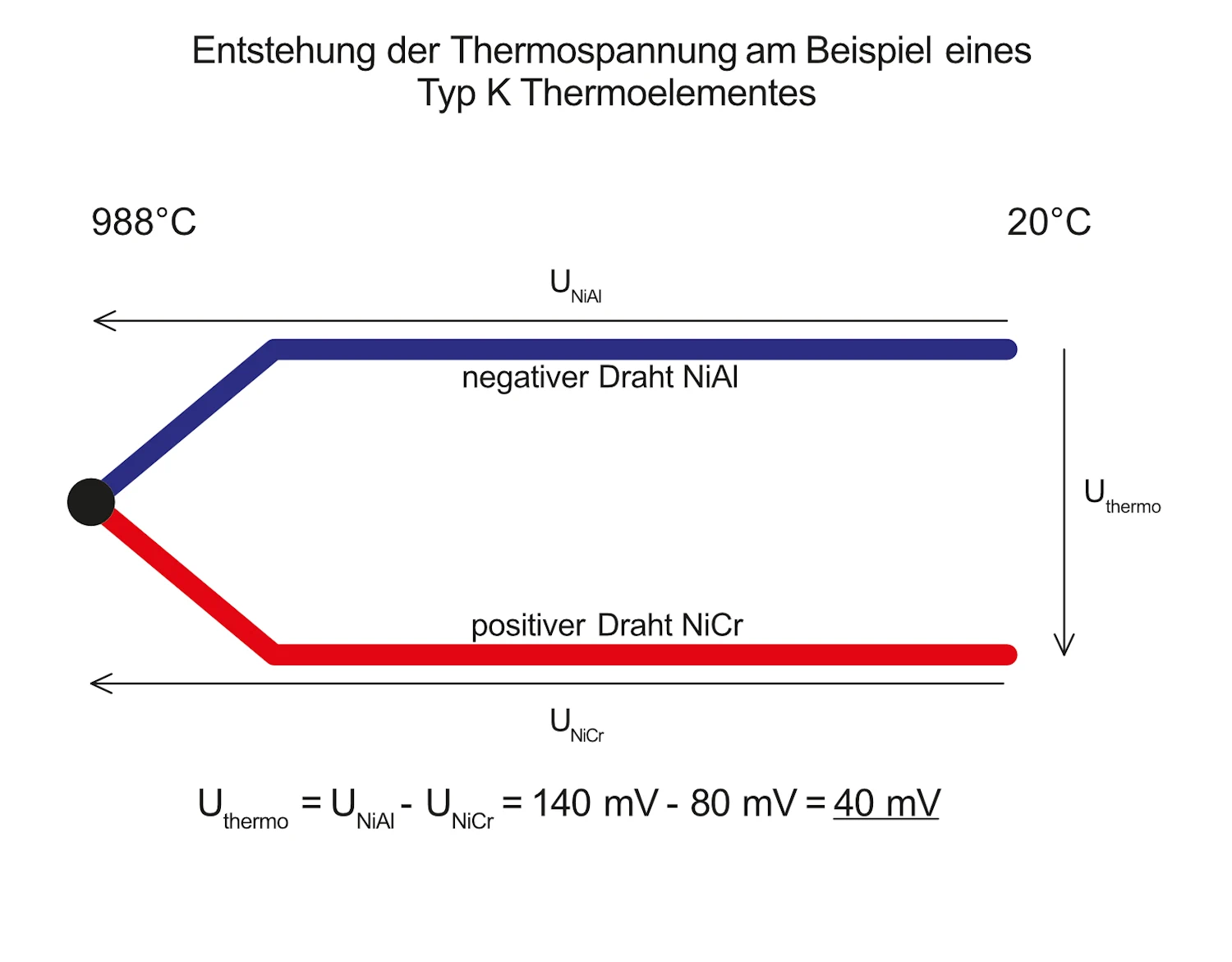

Die Thermospannung ist die Differenz zwei unterschiedlichen Thermopannungen
Die Thermospannung ist die Differenz zwei unterschiedlichen Thermopannungen

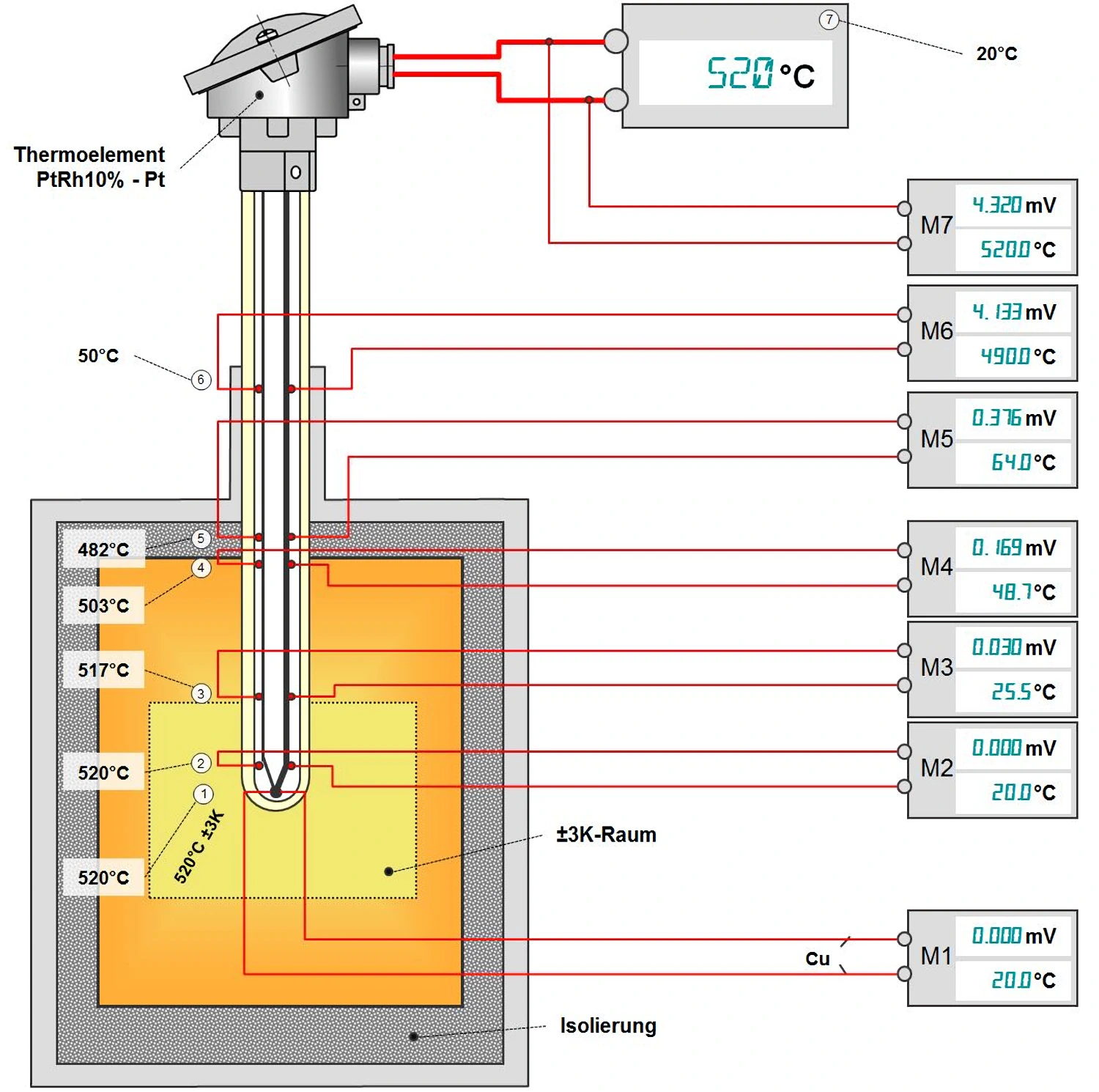

Gedankliche Messung der Thermospannung entlang eines Thermoelementes
Gedankliche Messung der Thermospannung entlang eines Thermoelementes
