Anwendung in Vakuumprozessen mit 10-4 mbar bis 10 bar Überdruck (1), wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit Kleinflansch ermöglichen eine wiederholt genaue Positionierung in den zu messenden Raum.
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| DD |
Druckfest bis
|
||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT |
Typ Thermopaar
|
||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP |
Prozessanschluss
|
||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
| 8 | - | 05 | 03 | 01 | - | 0700 | KF25 |

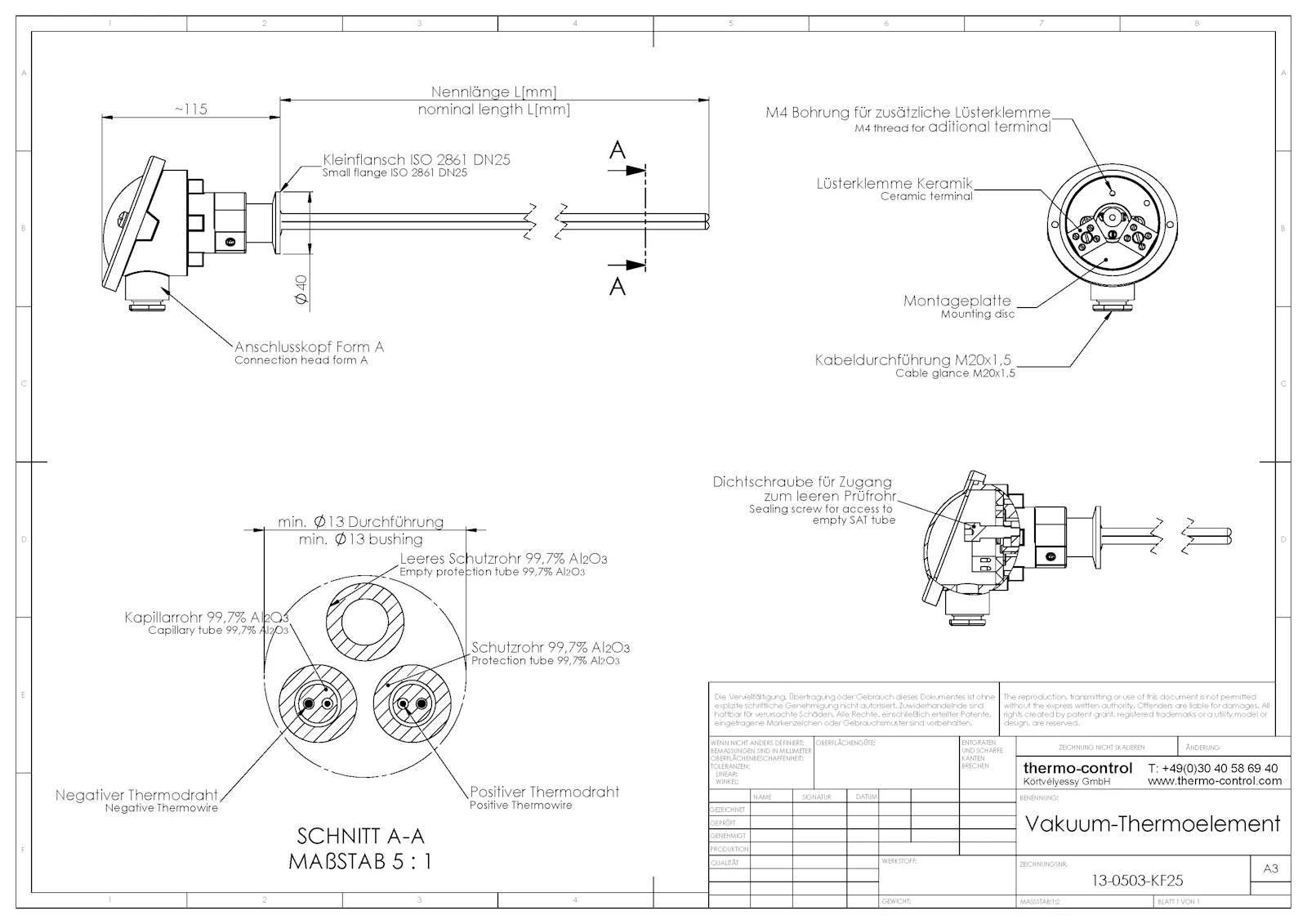

Vakuum-Thermoelement mit ISO 2681 DN 25 Kleinflansch als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge

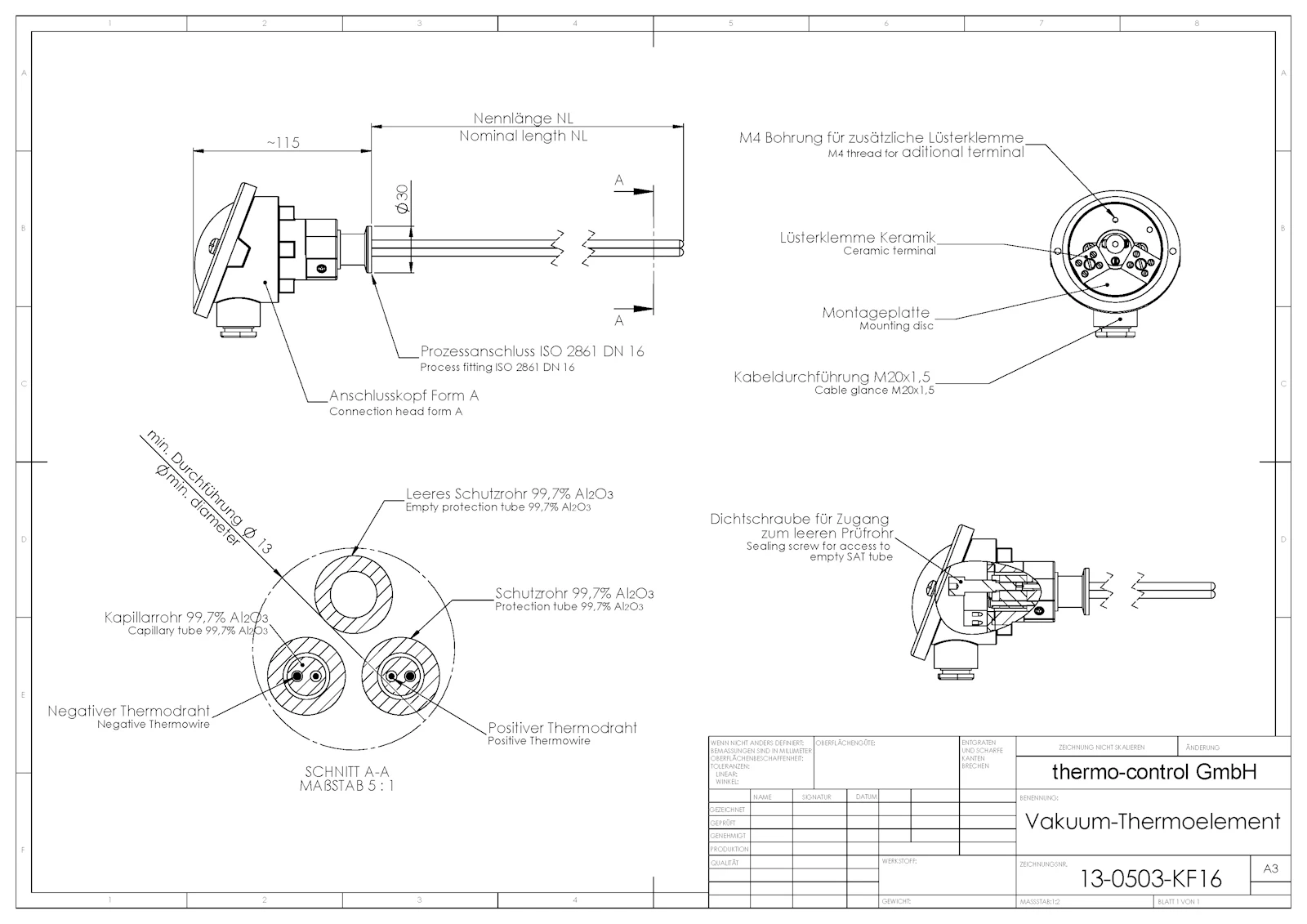

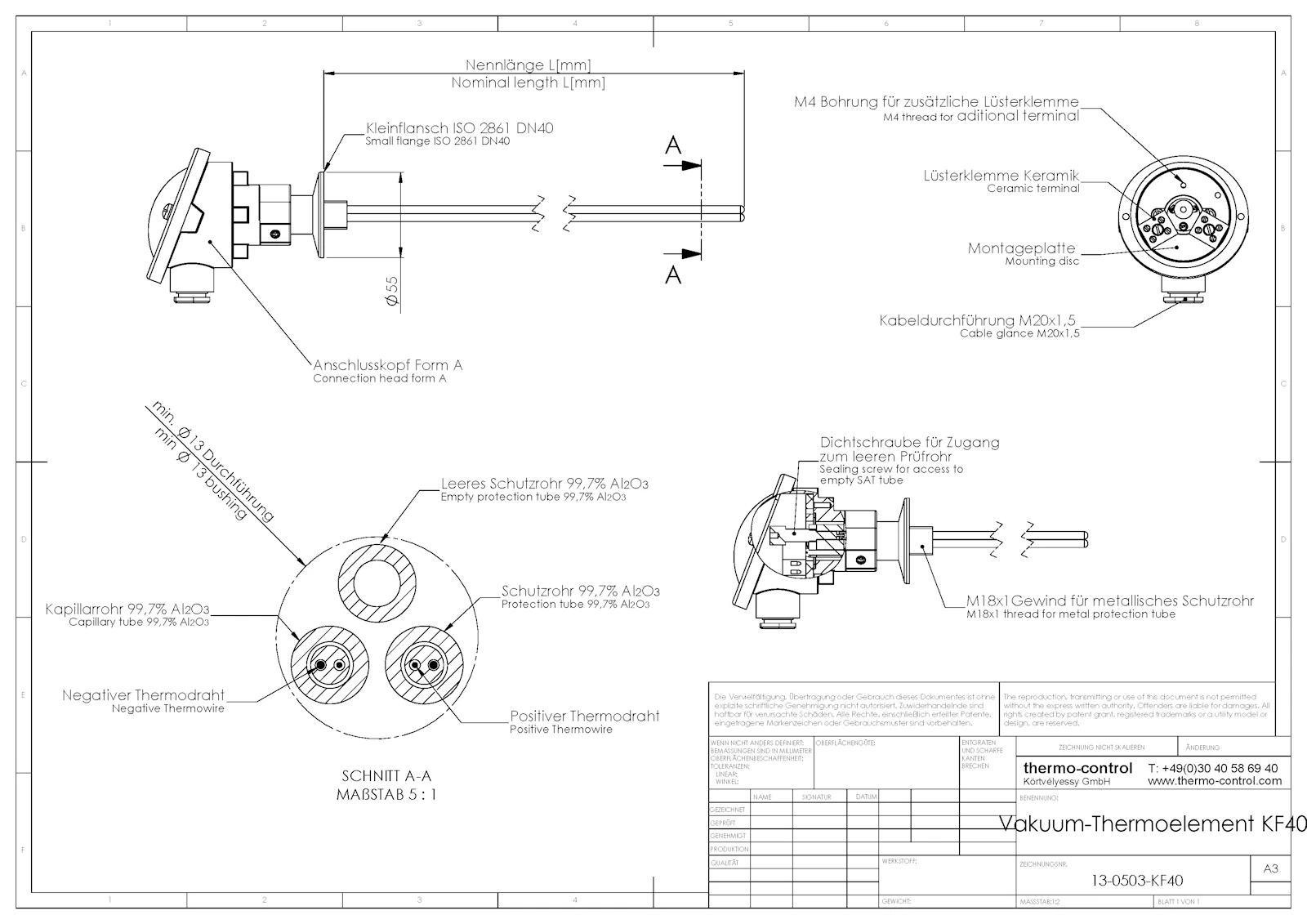

8-050301-0700KF25, 8-050201-0550KF16, 8-050301-0450KF40
Alle thermo-control Körtvélyessy GmbH Thermoelemente sind druckfest bis 20 bar Überdruck. Jedoch ist der Prozessanschluss der limitierende Faktor, welcher eine Begrenzung des maximalen Drucks auf einen kleineren Druck erzwingt.
Kleinflanschanschlüsse sind per Norm bis zu einem Überdruck von 1,5 bar zulässig. Aus der bisherigen Erfahrung ist ein Betrieb von 5 bar möglich. Für höhere Drücke muss ein Stützring und massive Spannringe verwendet werden.
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
