Vakuumthermoelemente eignen sich für Anwendung in Vakuumprozessen mit 10-4 mbar bis 20 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit Halterohre ermöglichen eine genaue Positionierung in den zu messenden Raum.
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||||
| DD |
Druckfest bis
|
||||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||||
| TT |
Typ Thermopaar
|
||||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||||
| PPP |
Prozessanschluss
|
||||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
| 8 | - | 05 | 03 | 01 | - | 0700 | SR22 |

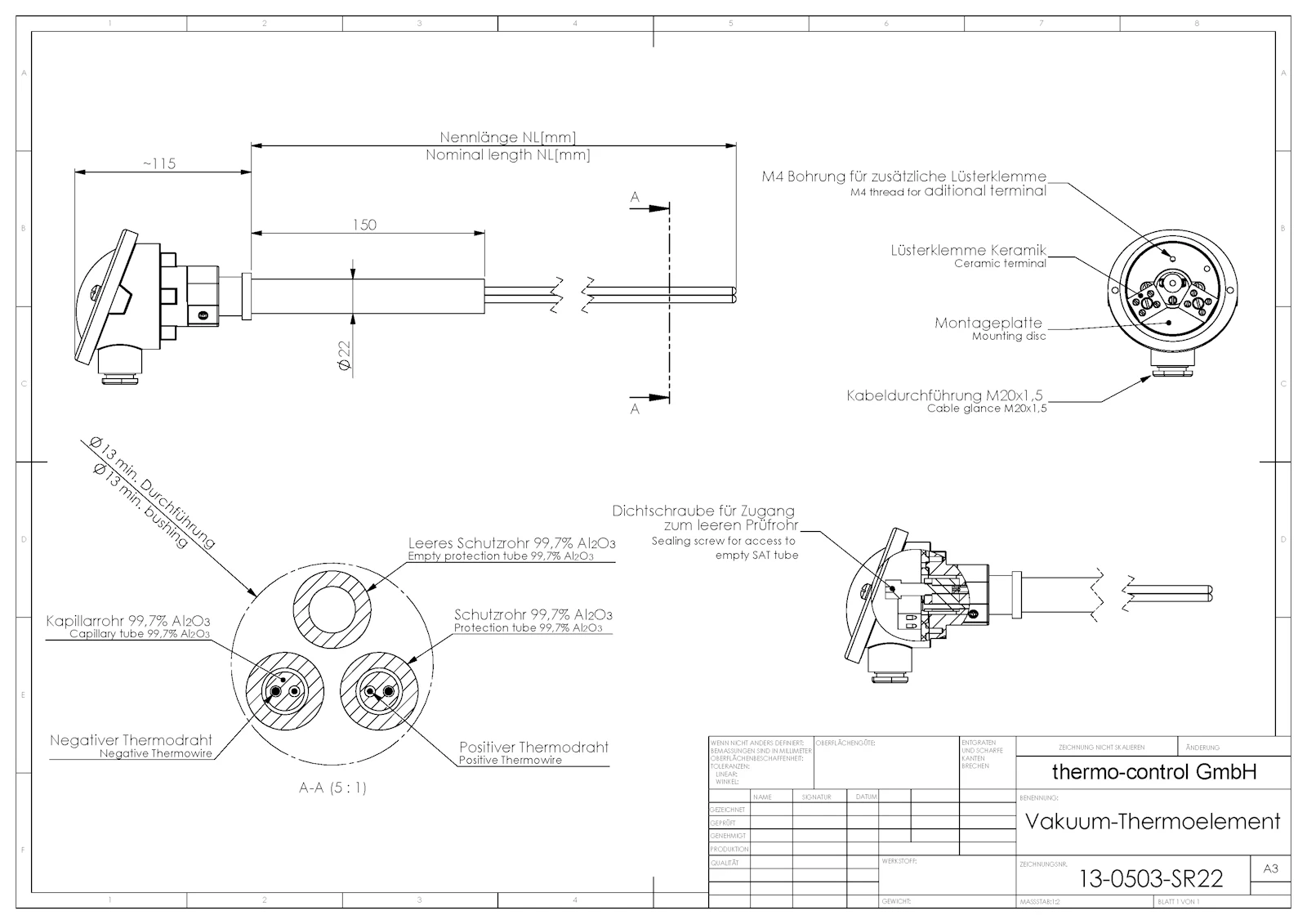

Vakuum-Thermoelement mit Ø22 x 150 mm Halterohr als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge
8-050301-0700SR15, 8-050301-0800SR22, 8-050301-0900SR22, 8-050301-1000SR22
Alle thermo-control Körtvélyessy GmbH Thermoelemente sind druckfest bis 20 bar Überdruck. Jedoch ist der Prozessanschluss der limitierende Faktor, welcher eine Begrenzung des maximalen Drucks auf einen kleineren Druck erzwingt.
Die Ausführung mit Halterohr beinhaltet das Risiko, dass das Thermoelement wie eine Rakete herausgeschossen wird, sollte die Verschraubung unsachgemäß montiert sein. Ein Bügel, eine Kette oder eine ähnliche Maßnahme muss angebracht werden.
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
Gerne nehmen wir Ihre Anfrage entgegen. Nutzen Sie dazu gerne das unten stehende Formular. Mit der Suchfunktion können Sie nach Artikelnummern, Spezifikationen oder Seriennummern in unserer Datenbank das passende Produkt finden. Alternativ können Sie mit dem Konfigurator schnell Ihr gewünschtes Produkt zusammenstellen.
