Általános információk
A hőelemek a hőmérséklet mérésére szolgáló érzékelők. A hőelemek fő alkotóelemei egy hőpár, amely az úgynevezett hőfeszültséget generálja, valamint egy csatlakozóelem, például egy dugasz. A hőelemeket a hőmérsékletmérés számos területén alkalmazzák. Kialakításuk nagyfokú rugalmasságával és gyors reakcióidejükkel tűnnek ki.
Hőelemek áttekintése
Az ISO EN 60584-1 szabványban a következő hőelemek szerepelnek:
| Típus | Pozitív kapcsolat [plus] | Negatív vezeték [mínusz] | Szín DIN [plusz / mínusz] | Hőmérsékleti tartomány [°C] |
|---|---|---|---|---|
| J | CuNi | Péntek | fekete / fehér | -200 +750 |
| K | NiCr | NiAl | zöld / fehér | -200 +1100 |
| N | NiCrSi | NiSi | rózsaszín / fehér | -200 +1200 |
| S | PtRh10% | Pt | narancssárga / fehér | 0 +1600 |
| R | PtRh13% | Pt | narancssárga / fehér | 0 +1600 |
| B | PtRh30% | PtRh6% | szürke / fehér | +600 +1700 |
| C | WRe25% | WRe5% | piros / fehér | 0 +2200 |
Különböző fémek és ötvözetek kombinációi bizonyultak előnyösnek, mivel ezeknél a feszültség-hőmérséklet görbe szinte lineáris.

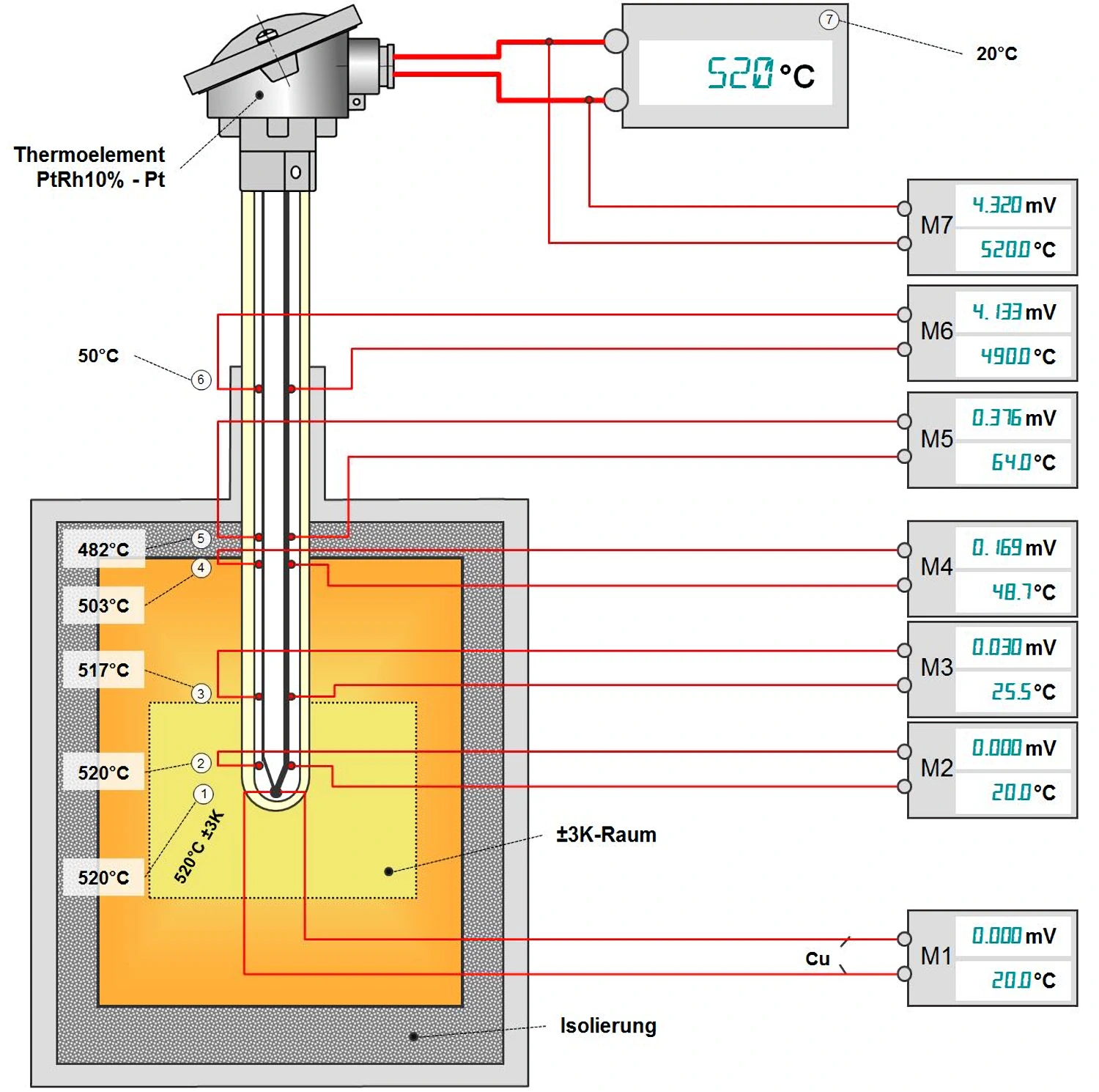

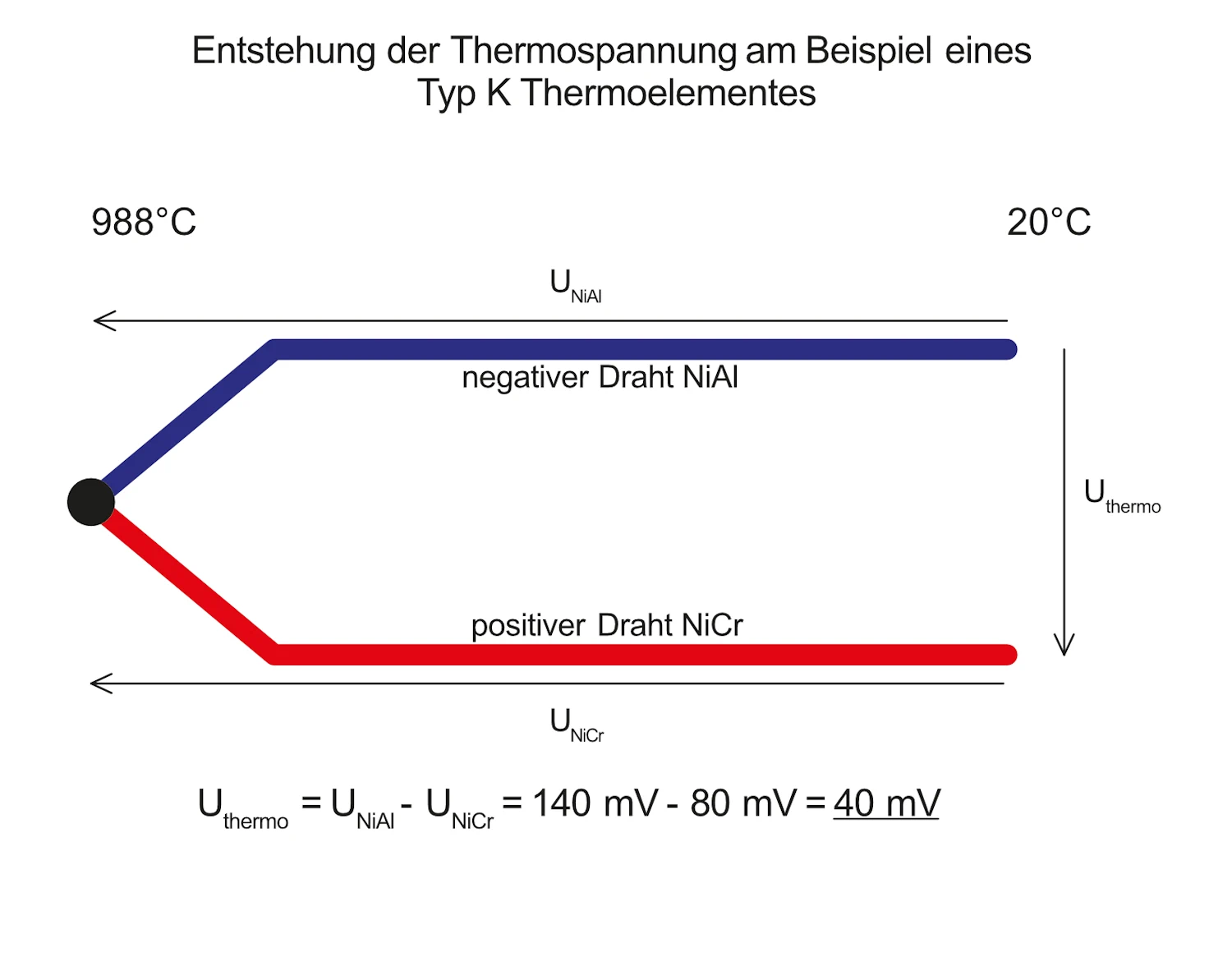

Fontos tudni, hogy a termofeszültség nem a csúcson keletkezik. A feszültség a két vezeték között keletkezik. A feszültség legnagyobb része a legnagyobb hőmérséklet-különbség területén keletkezik, például a kemence belseje és a szigetelés közötti átmenetnél.
