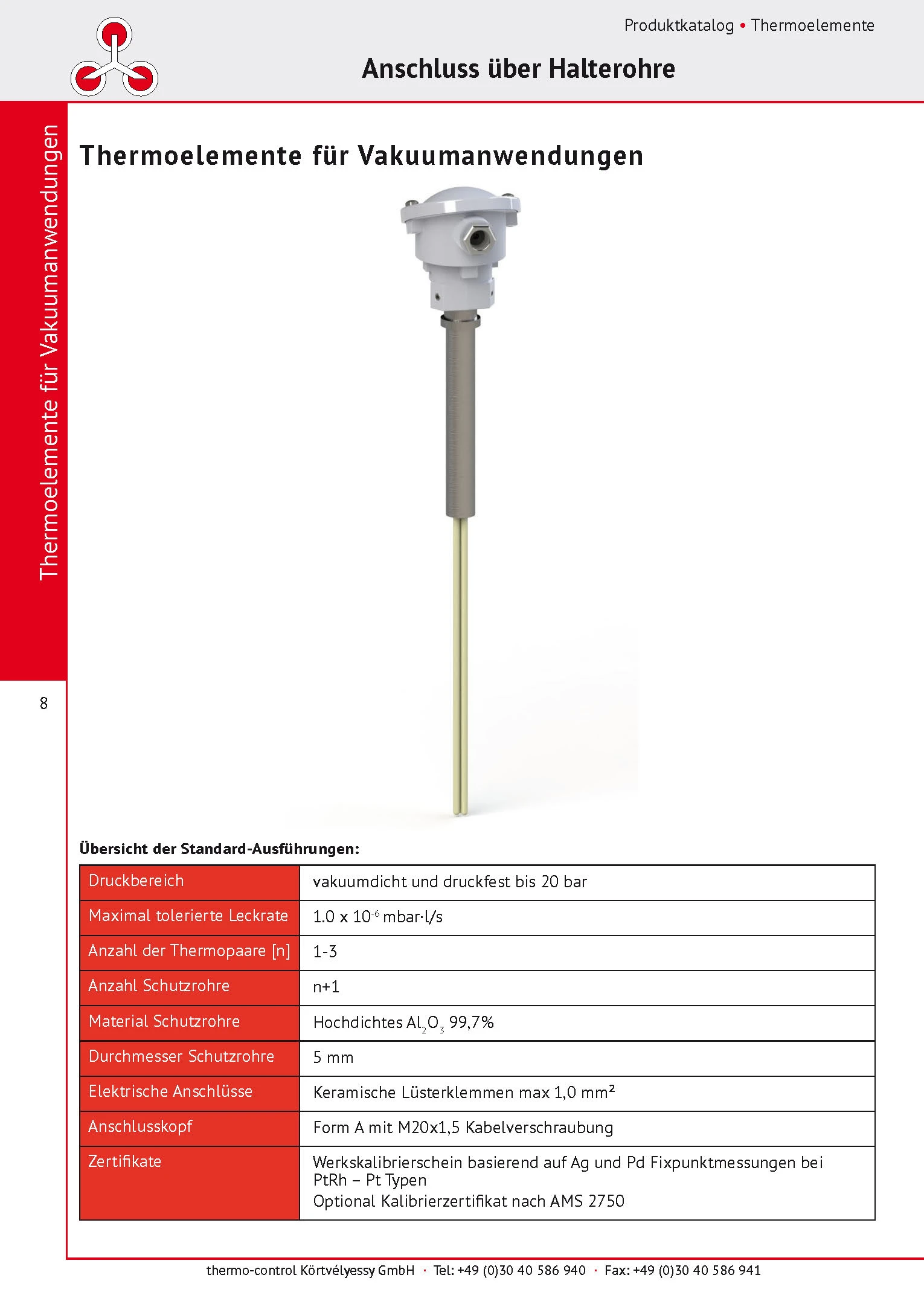

Anwendung in Vakuumprozessen mit 10-3 mbar bis 20 bar Überdruck 1), wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit CF-Flansche nach ISO 3669-2 eignen sich gut für Anwendungen im Hochvakuumbereich bis 10-15 bar 2).
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| DD |
Druckfest bis
|
||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT |
Typ Thermopaar
|
||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP |
Prozessanschluss
|
||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
| 8 | - | 05 | 03 | 01 | - | 0850 | CF40 |

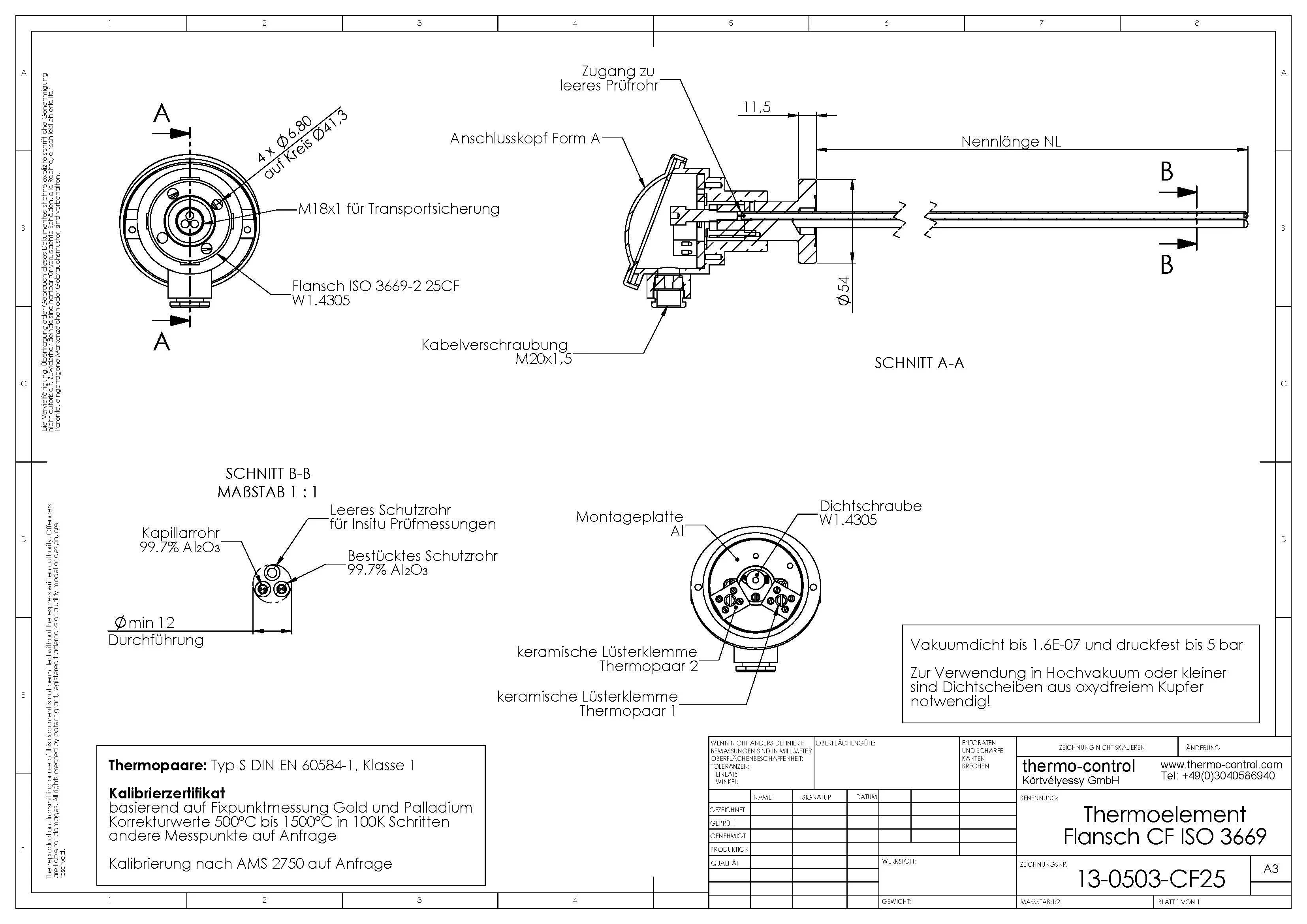

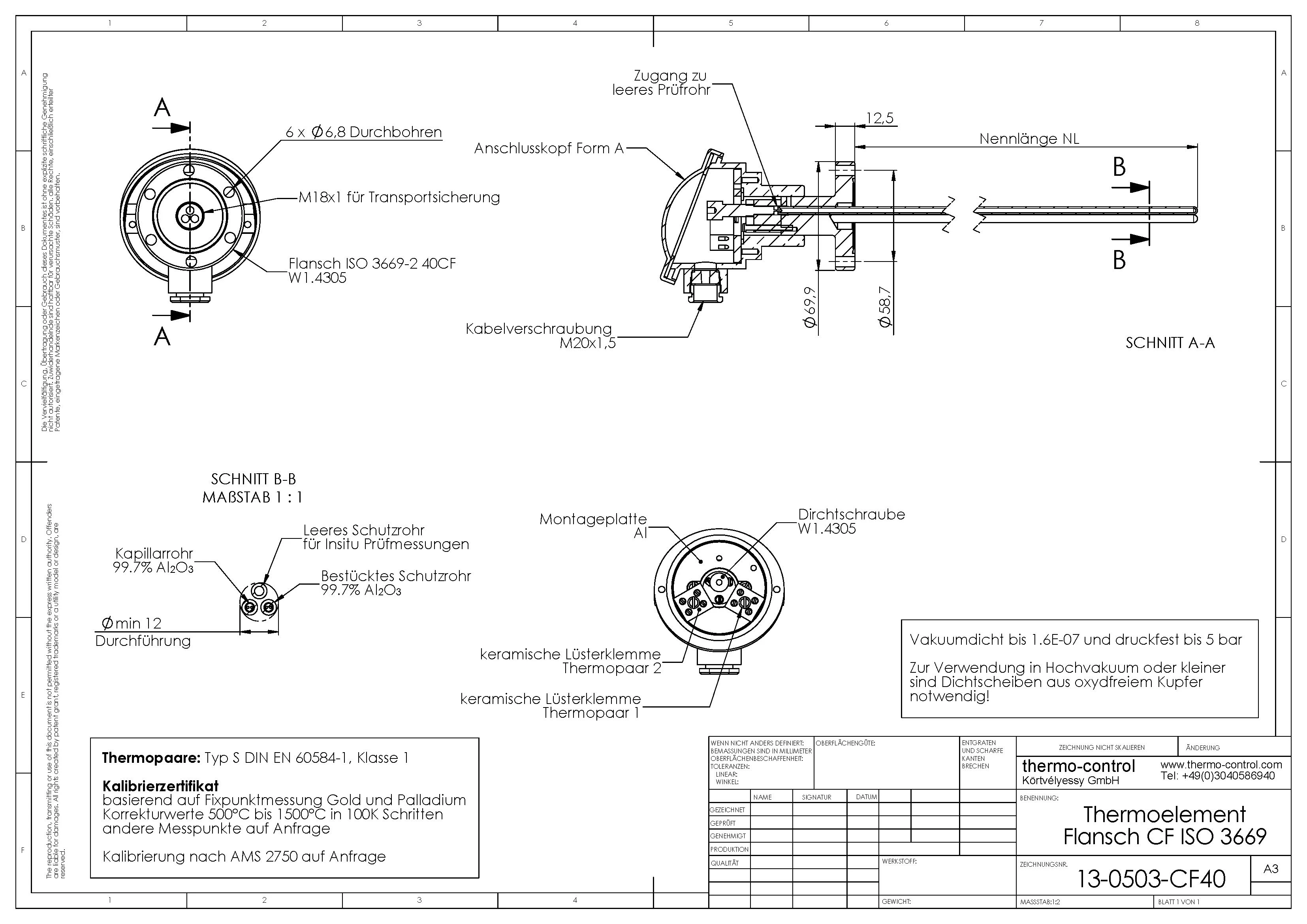

Vakuum-Thermoelement mit ISO 3669-2 CF40 Flansch als Prozessanschluss mit 2 x Typ S Thermopaare und 850 mm Nennlänge.
Alle thermo-control Körtvélyessy GmbH Thermoelemente sind druckfest bis 20 bar Überdruck. Jedoch ist der Prozessanschluss der limitierende Faktor, welcher eine Begrenzung des maximalen Drucks auf einen kleineren Druck erzwingt.
Kleinflanschanschlüsse sind per Norm bis zu einem Überdruck von 1,5 bar zulässig. Aus der bisherigen Erfahrung ist ein Betrieb von 5 bar möglich. Für höhere Drücke muss ein Stützring und massive Spannringe verwendet werden.
Für diesen Hochvakuumbereich ist die Nutzung von Dichtscheiben aus oxydfreien Kupfer zwingend notwendig.
