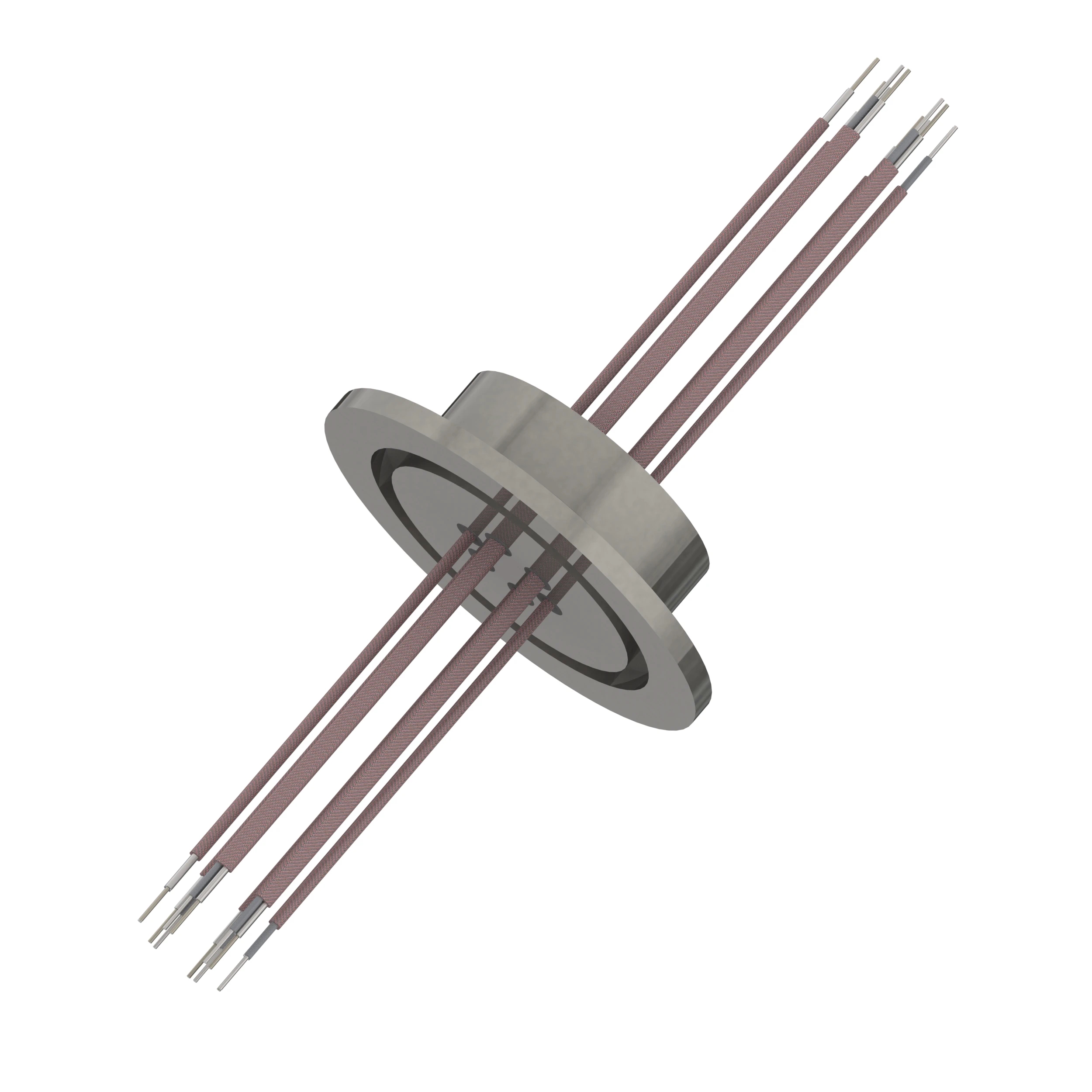

Vakuumdichte Durchführung mit KF DN 40

Vakuumdurchführung mit Kleinflansch nach ISO 2861 DN 40

Vakuumdichte Durchführung mit KF DN 40

Anwendungsbereich

Durchführung von bis zu 18 Mantelthermoelementen zur Kontaktierung von Chargen in Vakuumanlagen.

Spezifikation

Die Spezifikation baut sich wie folgt auf:
Spezifikation
28-PP-XXTTFFMM-L1-L2
Detaillierte Spezifikation einblenden
28Durchführung
PPProzessanschluss
G34G3/4" DIN 228 Gewinde mit Anschlagmutter
KF25Kleinflansch SN25
KF40Kleinflansch DN40
KF40BAnschlussbox auf KF40
FL80ISO Flansch EN 1092 DN80
XXAnzahl Leitungen
TTTyp Thermopaar EN 60584-1
FFBefestigung
MT015Mantelleitung Ø1,5 mm
MT020Mantelleitung Ø2,0 mm
MT030Mantelleitung Ø3,0
TL050Thermoleitung mit 2 x Ø0,50 mm massivem Leiter
AG050Ausgleichsleitung mit 2 x Ø0,50 mm massivem Leiter
MMBefestigung
01Leitung fixiert
02Leitung verschiebbar
L1Länge der Leitung Dichtseite
L2Länge der Leitung Außenseite

Beispiel

28-FL80-1205MT03002-0600-0400

Durchführung mit ISO Flansch EN 1092 DN80, 12 x Typ N austauschbarer Mantelleitung Ø3,0, 600 Länge Dichtseite und 400 Länge Außenseite.
