Vakuumdichte Anschlussbox mit KF 40
Vakuumdichte Durchführung von Leitungen in einer festen Anschlussbox mit einem Kleinflansch Prozessanschluss.
Anwendungsbereich
Vakuumdichte Durchführung von Leitungen in einer festen Anschlussbox mit einem Kleinflansch Prozessanschluss.
Spezifikation
| 28 | - | KF40B | - | XX | TT | FF | 01 | - | L1 | - | L2 |
Detaillierte Spezifikation einblenden
| 28 | Durchführung | ||||||||||||||||
| PP | Prozessanschluss
| ||||||||||||||||
| XX | Anzahl Leitungen | ||||||||||||||||
| TT | Typ Thermopaar EN 60584-1 | ||||||||||||||||
| FF | Befestigung
| ||||||||||||||||
| MM | Befestigung
| ||||||||||||||||
| L1 | Länge der Leitung Dichtseite | ||||||||||||||||
| L2 | Panele Außenseite
|
Beispiel
| 28 | - | KF40B | - | 06 | 05 | MT020 | 02 | - | 0600 | - | SCS |
Vakuumdichte Durchführung mit 6 x Standard Thermostecker in einer Anschlussbox und 600 Länge Typ N Mantelleitung Ø2,0 auf der Dichtseite.
Zeichnungen

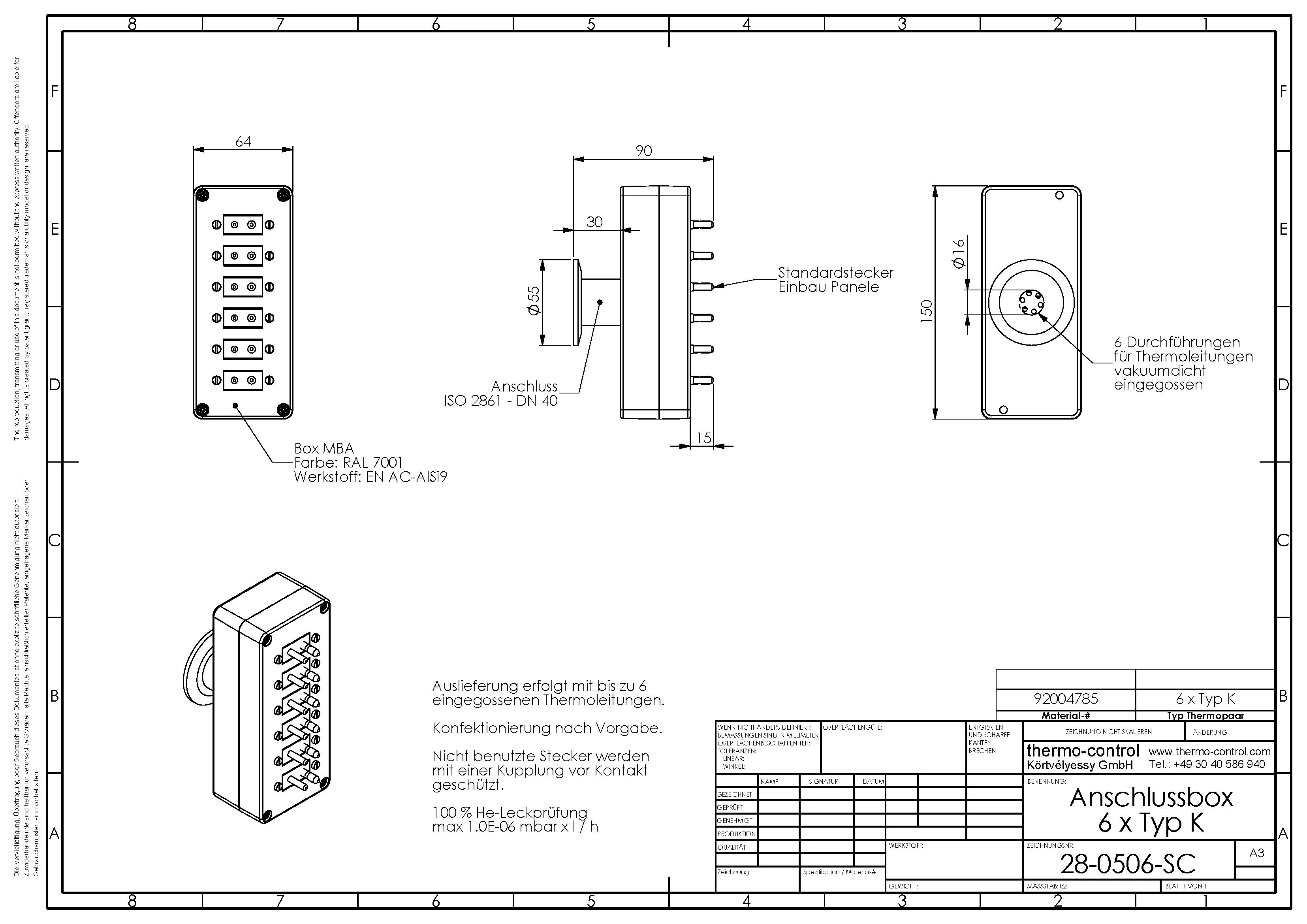

Vakuumdichte Anschlussbox mit 6 x Typ K Standard Thermostecker
Dokumente
In Arbeit
