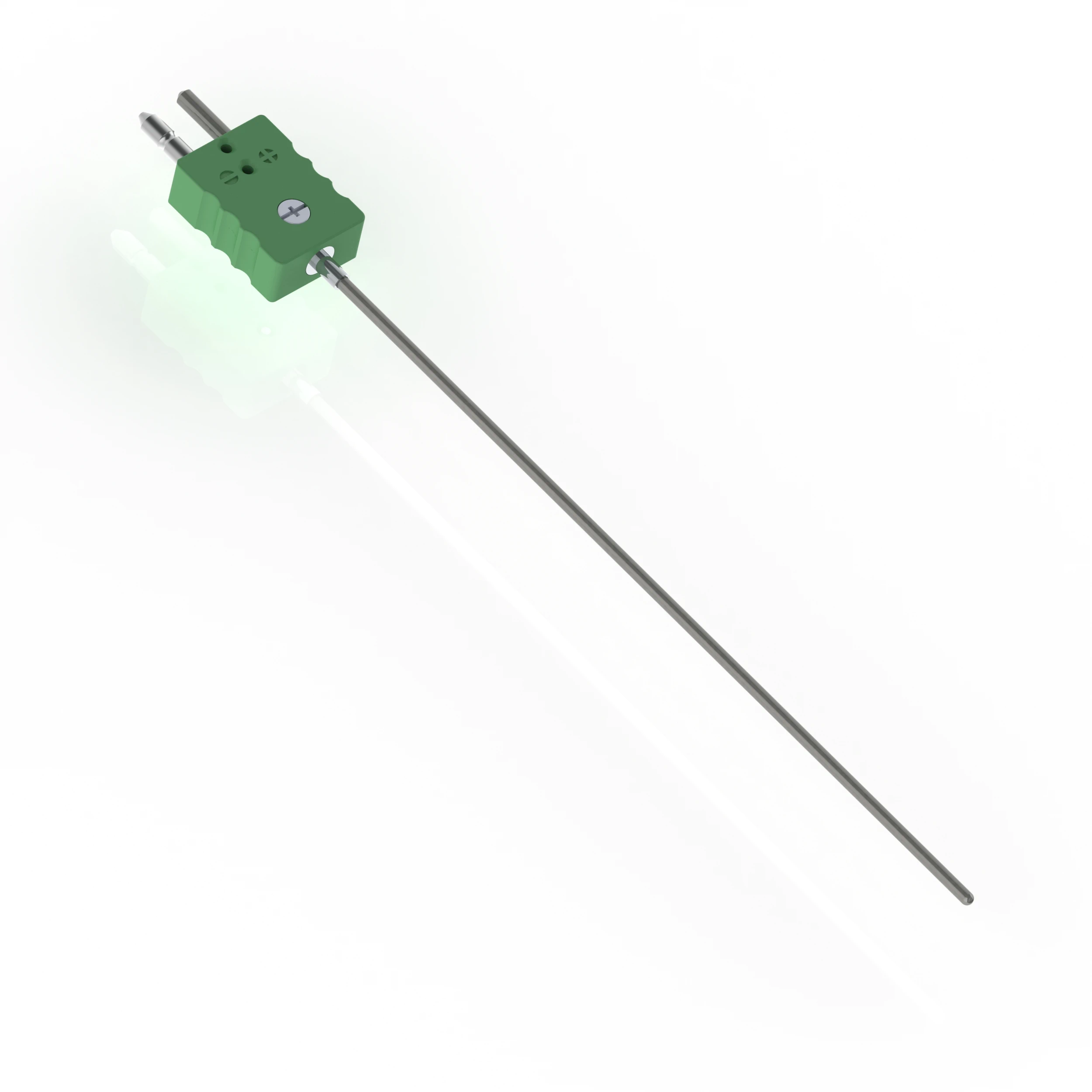

Burkolatos hőelem, szabványos csatlakozó

Burkolatos hőelem szabványos csatlakozóval (A típus) a DIN EN 50212 szabvány szerint. 2- vagy 3-pólusú. IEC/ANSI színkód.

Burkolatos hőelem, szabványos csatlakozó

Alkalmazási kör

Alkalmazás szabályozó, vontató vagy adagoló elemként különböző légkörökben.

Műszaki leírás

A specifikáció a következőképpen épül fel:

A specifikáció a következőképpen épül fel:
Műszaki leírás
16-MMXXTT-DDD-F-LLLLCC
16
Burkolatos hőelem
MM
A burkolat anyaga
01W1.4751 rozsdamentes acél
02Inconel 600 W2.4816
03Szülőanyag (1)
04PtRh10
XX
A beépített hőelemek száma
TT
EN 60584-1 típusú hőelem
01S típus (PtRh10% – Pt)
02R típus (PtRh13% – Pt)
03B típus (PtRh30 – PtRh6)
04K típus (NiCr – NiAl)
05N típus (NiCrSil – NiSil)
06J típus (FeCu–Ni)
07U típus (Cu – Cu)
08C típus (WRe26 – WRe5)
09T típus (Cu – CuNi)
10E típus (NiCr – CuNi)
11L típus (Fe – CuNi) DIN 5843
DDD
A burkolat átmérője
0101,0 mm
0151,5 mm
0808,0
F
Alak
SEgyenes vonalban
CTekercsbe tekerve
LLLL
Névleges hosszúság mm-ben: 0400–1600
CC
Csomagolás
SCSzabványos hőmérséklet-érzékelő, max. 230 °C
SCHMagas hőmérsékletű szabványos hőmérséklet-érzékelő csatlakozó, max. 350 °C
SCCKerámia standard hőmérséklet-érzékelő, max. 650 °C

Példa

Műszaki leírás
16-020105-015-S-0500SC

Egyenes, N típusú burkolatos hőelem Inconel 600 burkolattal, 1,5 mm x 450 mm névleges hosszúsággal és csatlakoztatott szabványos hőelem-csatlakozóval.

Rajzok

Kivitel: normál standard csatlakozó
Kivitel: normál standard csatlakozó
Áttekintő rajz51 kBÁttekintő rajz51 kB3D STEP51 kB3D eDrawings51 kBCAD-csomag~1 MB
Kivitel: szabványos csatlakozó, magas hőmérsékletre
Kivitel: szabványos csatlakozó, magas hőmérsékletre
Áttekintő rajz82 kBÁttekintő rajz166 kB3D STEP564 kB3D eDrawings166 kBCAD-csomag507 kB
Kivitel: standard csatlakozó, kerámia
Kivitel: standard csatlakozó, kerámia
Áttekintő rajz86 kBÁttekintő rajz173 kB3D STEP657 kB3D eDrawings110 kBCAD-csomag742 kB

Töltse le az ingyenes eDrawings Viewer programot, hogy CAD-program nélkül is megtekintse fájljainkat különböző eszközökön.

eDrawings by Dassault Systems

Dokumentumok

thermo-control Körtvélyessy – Kabátos hőelemek katalógusa

Katalógus: Burkolatos hőelemek

Letöltés622 kB
thermo-control Körtvélyessy – Hőelemek teljes katalógusa

Hőelemek teljes katalógusa

Letöltés8,6 MB
thermo-control Körtvélyessy – Általános információk a hőelemekről

Általános információk a hőelemekről

Letöltés1,8 MB
