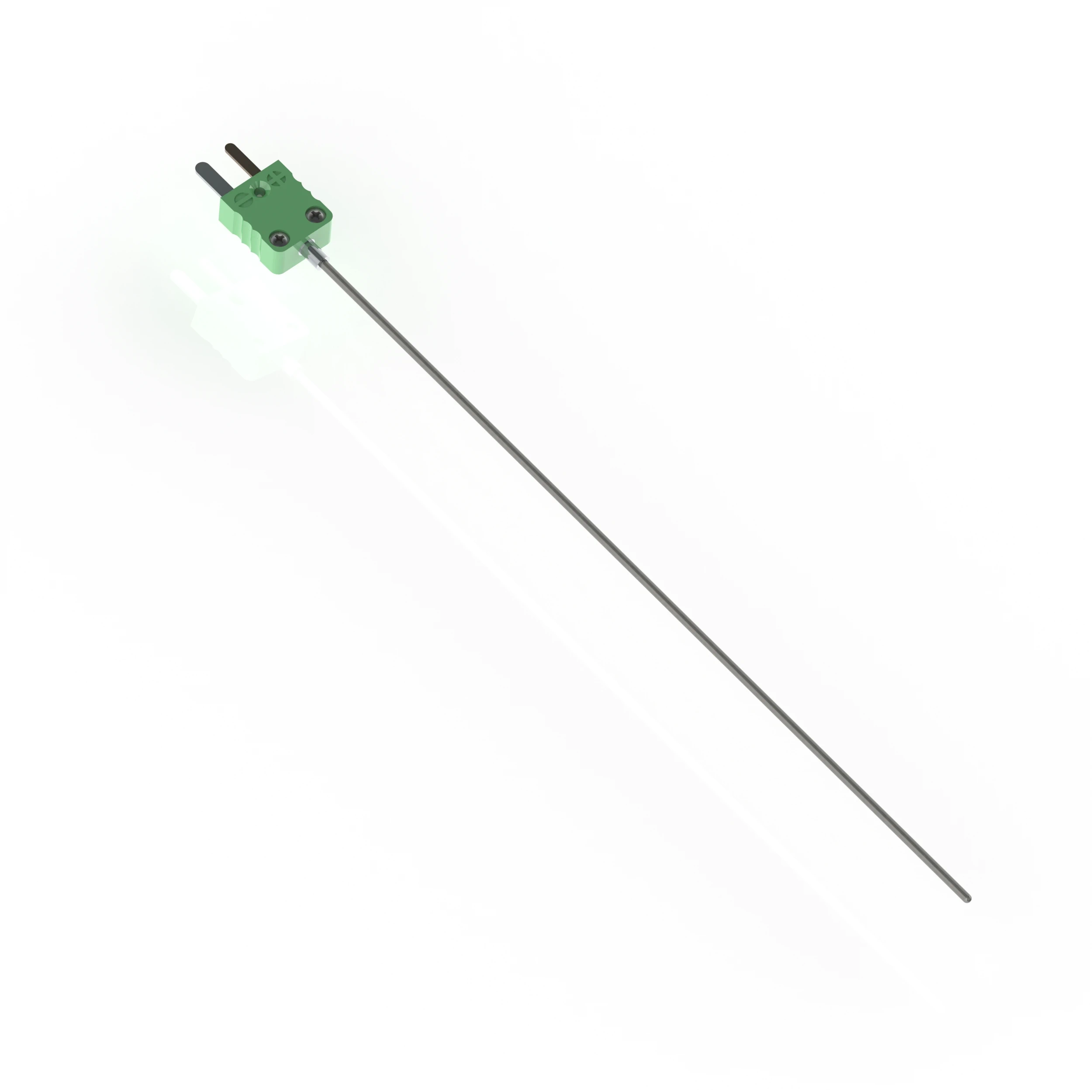

Burkolatos hőelem, mini csatlakozó
Burkolatos hőelem miniatűr csatlakozóval (B típus) a DIN EN 50212 szabvány szerint. 2- vagy 3-pólusú. Zord környezeti feltételekhez.
Alkalmazási kör
Alkalmazás szabályozó, vontató vagy adagoló elemként különböző légkörökben.
Műszaki leírás
A specifikáció a következőképpen épül fel:
| 16 | - | MM | XX | TT | - | DDD | - | F | - | LLLL | CC |
| 16 | Burkolatos hőelem | ||||||||||||||||||||||
| MM | A burkolat anyaga
| ||||||||||||||||||||||
| XX | A beépített hőelemek száma | ||||||||||||||||||||||
| TT | EN 60584-1 típusú hőelem
| ||||||||||||||||||||||
| DDD | A burkolat átmérője
| ||||||||||||||||||||||
| F | Alak
| ||||||||||||||||||||||
| LLLL | Névleges hosszúság mm-ben: 0400–1600 | ||||||||||||||||||||||
| A | opcionálisan kalibrálási tanúsítvánnyal, a hatályos AMS 2750 / CQI-9 előírásnak megfelelően |
Példa
| 16 | - | 02 | 02 | 05 | - | 0700 | SR22 |
Védőgázos hőelem, Ø22 x 1,5-es Inconel™ 600 védőcsővel, 2 db N típusú hőelemmel és 700 mm névleges hosszúsággal
Rajzok
Töltse le az ingyenes eDrawings Viewer programot, hogy CAD-program nélkül is megtekintse fájljainkat különböző eszközökön.
Dokumentumok
