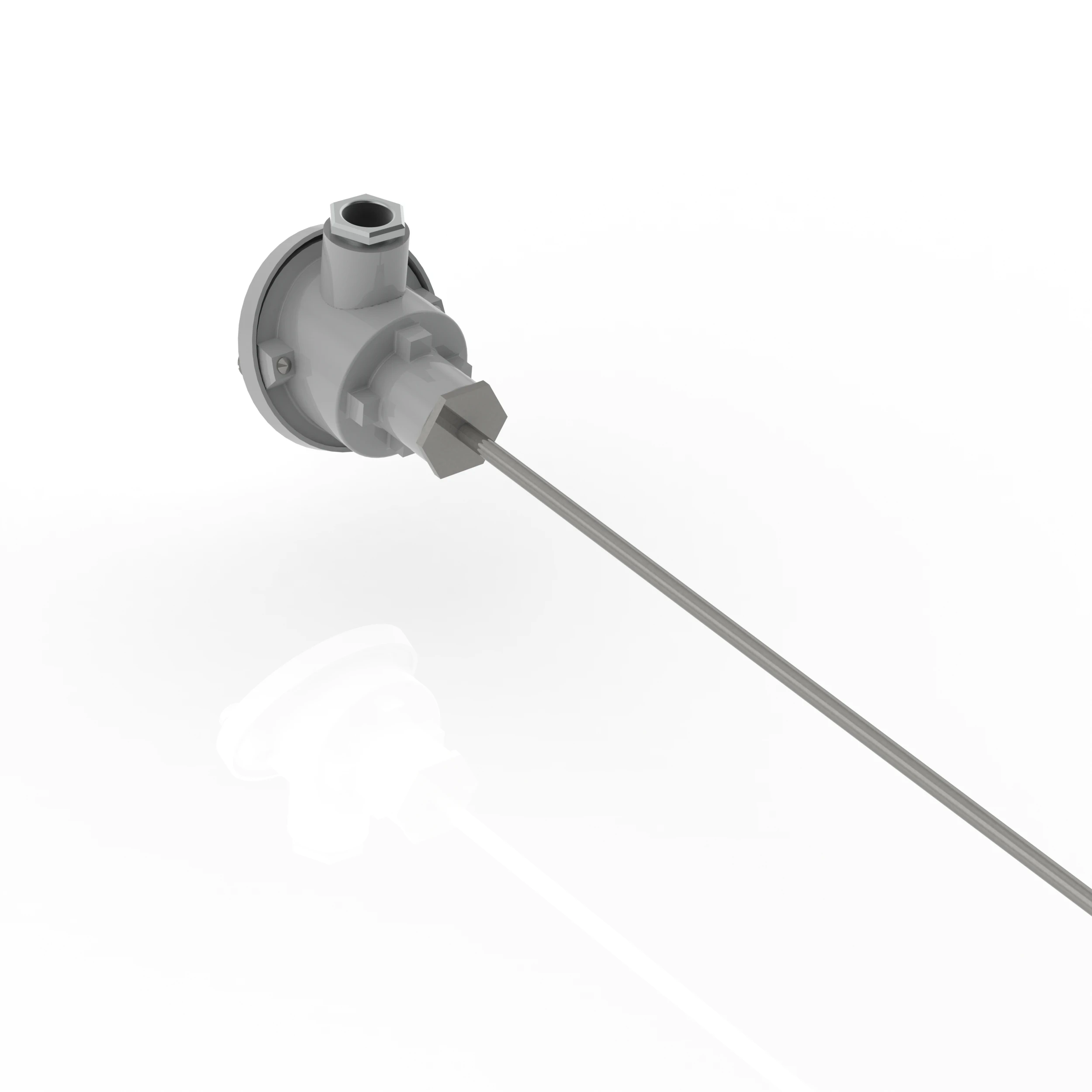

Burkolatos hőelem csatlakozófejjel – Standard és Mini
Burkolatos hőelem szabványos vagy miniatűr csatlakozófejjel. IEC/ANSI színkód. Ipari hőmérsékletméréshez. Konfigurálja most!
Alkalmazási kör
A kis csatlakozófejjel ellátott burkolatos hőelemek különböző folyadékokban történő mérésre alkalmasak. A csatlakozófej alkalmas egy Ø44 x 28 mm-es kapcsolótömb vagy jelátvitel-készülék befogadására a csatlakozóvezeték rögzített csatlakoztatásához.
Műszaki leírás
A specifikáció a következőképpen épül fel:
| 16 | - | MM | XX | TT | - | DD | - | F | - | LLLL | CC |
| 16 | Burkolatos hőelem | ||||||||||||||||||||||
| MM | A burkolat anyaga
| ||||||||||||||||||||||
| XX | A beépített hőelemek száma | ||||||||||||||||||||||
| TT | EN 60584-1 típusú hőelem
| ||||||||||||||||||||||
| DD | A burkolat átmérője
| ||||||||||||||||||||||
| F | Alak
| ||||||||||||||||||||||
| LLLL | Névleges hosszúság mm-ben: 0010-től 5000-ig | ||||||||||||||||||||||
| CC | Csomagolás
|
Példa
| 16 | - | 02 | 02 | 05 | - | 015 | - | S | - | 0500 | BAW |
Egyenes, kettős burkolatú N típusú hőelem Inconel 600 burkolattal, 1,5 mm x 500 mm névleges hosszúsággal, B típusú csatlakozófejjel és magas fedéllel.
Rajzok
Töltse le az ingyenes eDrawings Viewer programot, hogy CAD-program nélkül is megtekintse fájljainkat különböző eszközökön.
Dokumentumok
Az Ön megkeresése
Örömmel fogadjuk megkeresését. Ehhez kérjük, használja az alábbi űrlapot. A keresőfunkció segítségével cikkszám, műszaki adatok vagy sorozatszám alapján megtalálhatja az adatbázisunkban a megfelelő terméket. Alternatívaként a konfigurátor segítségével gyorsan összeállíthatja a kívánt terméket.
