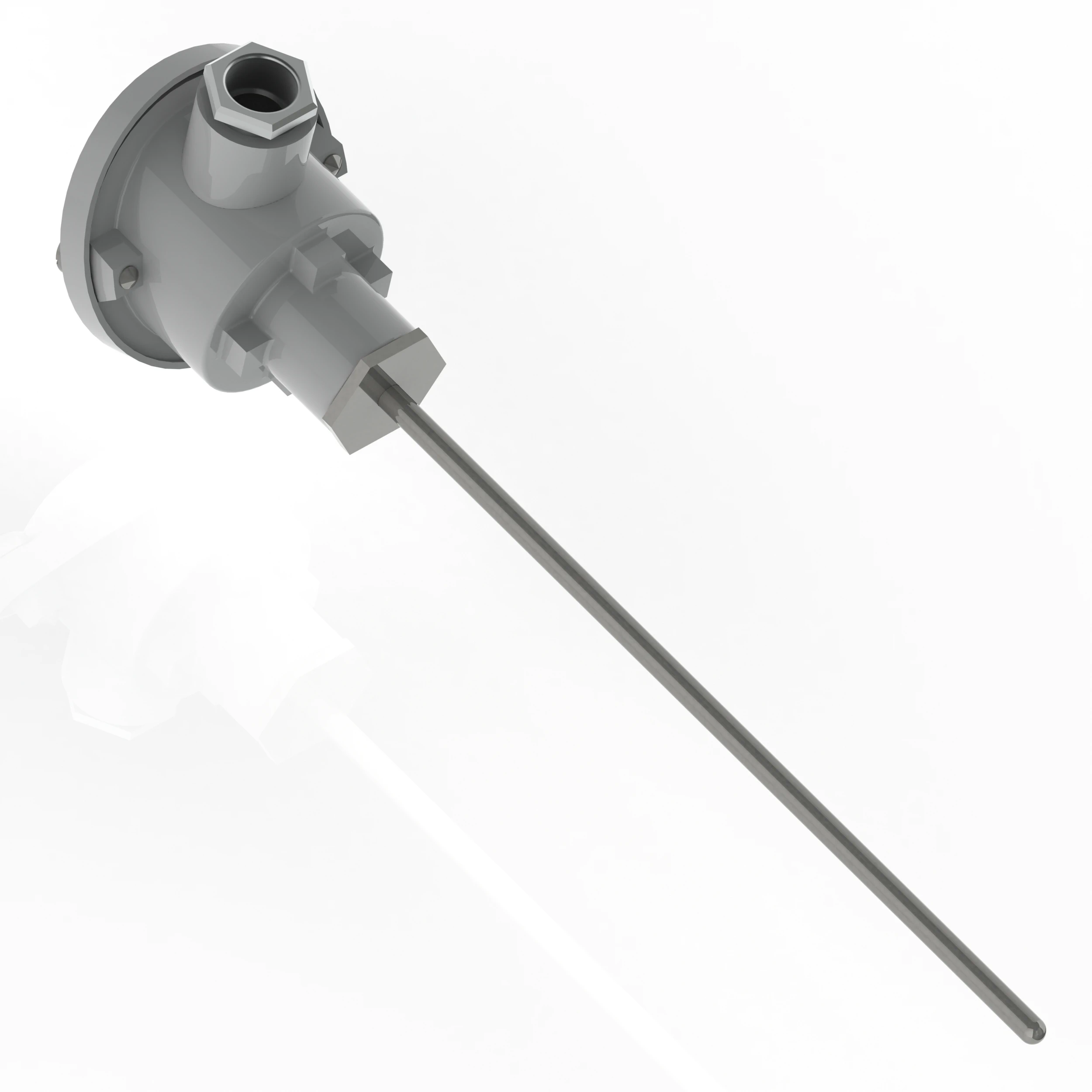

Burkolatos hőelem 2 m-es csatlakozókábelrel

Burkolatos hőelemek 2 m-es csatlakozókábelrel (PVC vagy szilikon) és csupaszított végűek. IEC színkód. Konfigurálja most!

Alkalmazási kör

A 2 m hosszú csatlakozóvezetékkel ellátott burkolatos hőelemek folyadékokban, gázokban vagy felületi hőmérséklet mérésére alkalmasak.

Műszaki leírás

A specifikáció a következőképpen épül fel:

Műszaki leírás
16	-	MM	XX	TT	-	DDD	-	F	-	LLLL	CC

Burkolatos hőelem

A burkolat anyaga

01	W1.4751 rozsdamentes acél
02	Inconel 600 W2.4816
03	Szülőanyag (1)
04	PtRh10

A beépített hőelemek száma

EN 60584-1 típusú hőelem

01	S típus (PtRh10% – Pt)
02	R típus (PtRh13% – Pt)
03	B típus (PtRh30 – PtRh6)
04	K típus (NiCr – NiAl)
05	N típus (NiCrSil – NiSil)
06	J típus (FeCu–Ni)
07	U típus (Cu – Cu)
08	C típus (WRe26 – WRe5)
09	T típus (Cu – CuNi)
10	E típus (NiCr – CuNi)
11	L típus (Fe – CuNi) DIN 5843

DDD

A burkolat átmérője

010	1,0 mm
015	1,5 mm
080	8,0

Alak

S	Egyenes vonalban
C	Tekercsbe tekerve

LLLL

Névleges hosszúság mm-ben: 0010-től 5000-ig

Csomagolás

TLBL	2,5 m-es hővezeték, 2 x 0,22 mm², PVC-burkolattal, csatlakozó nélkül, 40 mm-es szigetelésmentes szakasz
TLMC	2,5 m-es hővezeték, 2 x 0,22 mm²-es, PVC-burkolattal és miniatűr hőcsatlakozóval
TLSC	2,5 m-es hővezeték, 2 x 0,22 mm²-es, PVC-burkolattal és szabványos hőcsatlakozóval
TLLS	2,5 m-es hővezeték, 2 x 0,22 mm², PVC-burkolattal és LEMO FFA.2S.302 csatlakozóval
AGBL	2,5 m-es kiegyenlítő vezeték, 2 x 0,22 mm²-es szilikonburkolattal, csatlakozó nélkül, 20 mm-es szigetelésmentes szakasszal
AGMC	2,5 m-es kiegyenlítő kábel, 2 x 0,22 mm², szilikonburkolattal és miniatűr hőérzékelő csatlakozóval
AGSC	2,5 m-es kiegyenlítő vezeték, 2 x 0,22 mm², szilikonburkolattal és szabványos hőérzékelős csatlakozóval
AGLS	2,5 m-es kiegyenlítő kábel, 2 x 0,22 mm², szilikonburkolattal és LEMO FFA.2S.302 csatlakozóval

Példa

Műszaki leírás
16	-	02	01	05	-	015	-	S	-	0500	TLBL

Egyenes, N típusú burkolatos hőelem Inconel 600 burkolattal, 1,5 mm x 450 mm névleges hosszúsággal és csatlakoztatott hővezetékkel, csatlakozó nélkül

Rajzok

Csatlakozókábeles kivitel csatlakozó nélkül

Áttekintő rajz67 kB Áttekintő rajz112 kB 3D STEP105 kB 3D eDrawings20 kB CAD-csomag341 kB

Csatlakozókábel és miniatűr csatlakozóval ellátott kivitel

Áttekintő rajz78 kB Áttekintő rajz146 kB 3D STEP590 kB 3D eDrawings66 kB CAD-csomag492 kB

Csatlakozókábel és szabványos csatlakozóval ellátott kivitel

Áttekintő rajz79 kB Áttekintő rajz189 kB 3D STEP562 kB 3D eDrawings94 kB CAD-csomag562 kB

Csatlakozókábel és LEMO 2S csatlakozóval ellátott kivitel

Áttekintő rajz113 kB Áttekintő rajz~7 MB 3D STEP~20 MB 3D eDrawings299 kB CAD-csomag~5 MB

Töltse le az ingyenes eDrawings Viewer programot, hogy CAD-program nélkül is megtekintse fájljainkat különböző eszközökön.

Dokumentumok

thermo-control Körtvélyessy – Kabátos hőelemek katalógusa

Katalógus: Burkolatos hőelemek

Letöltés622 kB

Hőelemek teljes katalógusa

Letöltés8,6 MB

Általános információk a hőelemekről

Letöltés1,8 MB
