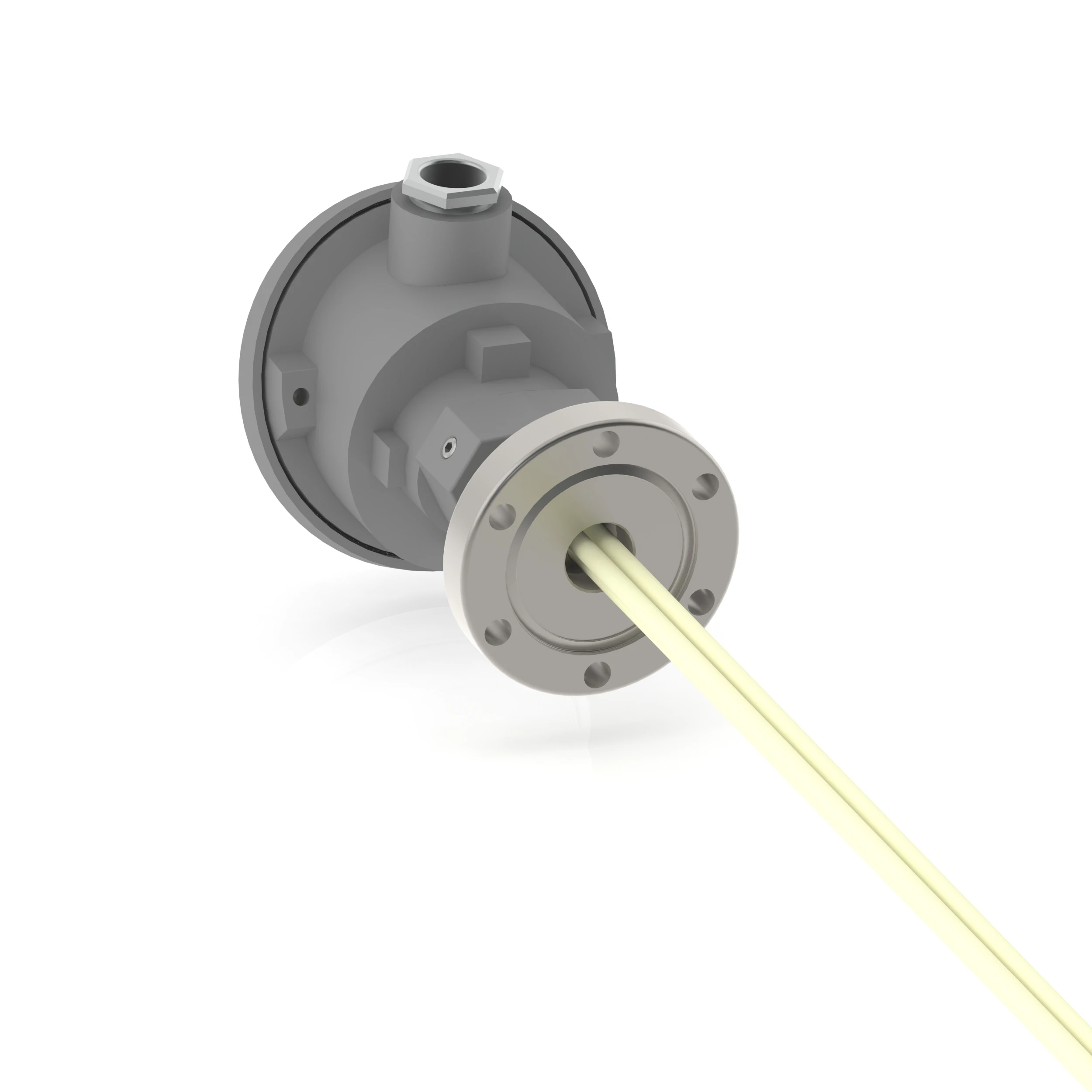

Vakuum-Thermoelement mit CF Flansch
Vakuumthermoelemente eignen sich für Anwendung in Vakuumprozessen mit 10⁻⁴ mbar bis 20 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse.
Anwendungsbereich
Anwendung in Vakuumprozessen mit 10-3mbar bis 20 bar Überdruck1), wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit CF-Flansche nach ISO 3669-2 eignen sich gut für Anwendungen im Hochvakuumbereich bis 10-15bar2).
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| DD | Druckfest bis
| ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT | Typ Thermopaar
| ||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP | Prozessanschluss
| ||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 05 | 03 | 01 | - | 0850 | CF40 |
Vakuum-Thermoelement mit ISO 3669-2 CF40 Flansch als Prozessanschluss mit 2 x Typ S Thermopaare und 850 mm Nennlänge.
Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
