Vakuumdichte Durchführungen für Thermoleitungen

Vakuumdichte Durchführungen mit KF-, CF-, ISO-Flansch und Gewindeanschluss. Für Mantel- und Thermoleitungen. Jetzt konfigurieren!

Durchführungen sind für viele Temperaturmessungen eine wichtige Komponente, wenn die gemessene Atmosphäre geschützt werden muss.

Müssen die Sensoren öfter gewechselt werden, zum Beispiel für Chargenelemente, so eignen sich Durchführungen mit konfektionierten Steckverbindungen.

thermo-control Durchführungen sind Einzelfertigungen und werden auf Kundenwunsch gebaut. Sie haben folgende Eigenschaften:

  • ✓ Gasdichte / vakuumdichte Ausführung
  • ✓ Durchführung mit Thermoleitungen oder Mantelleitungen
  • ✓ Konfektionierung mit Steckverbindern
  • ✓ Fest verbaut oder austauschbare Leitungen

Ausführungen

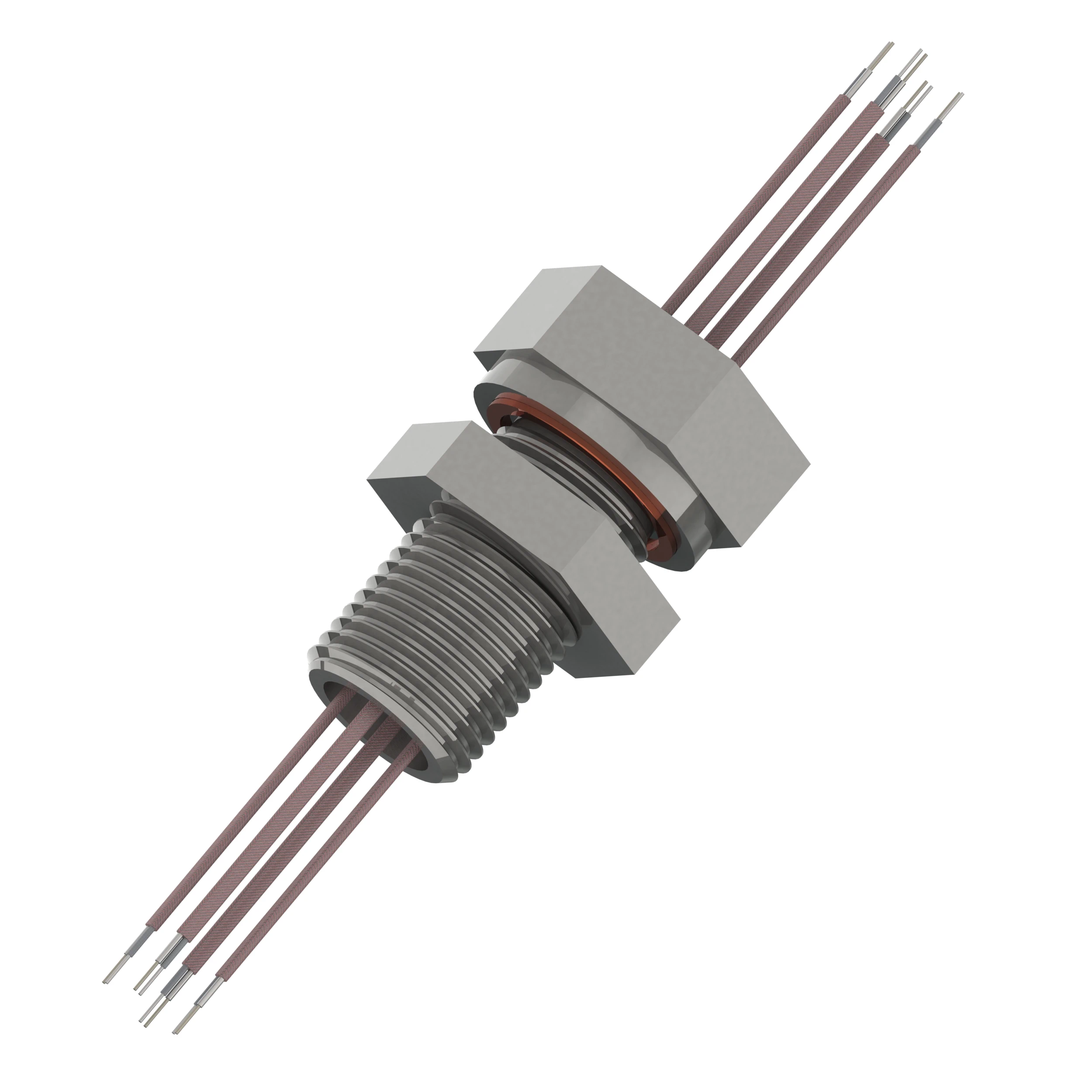

Gasdichte Durchführung für 6 Leitungen mit G3/4 Zoll Prozessgewinde

Feste Durchführung mit G3/4" Gewinde

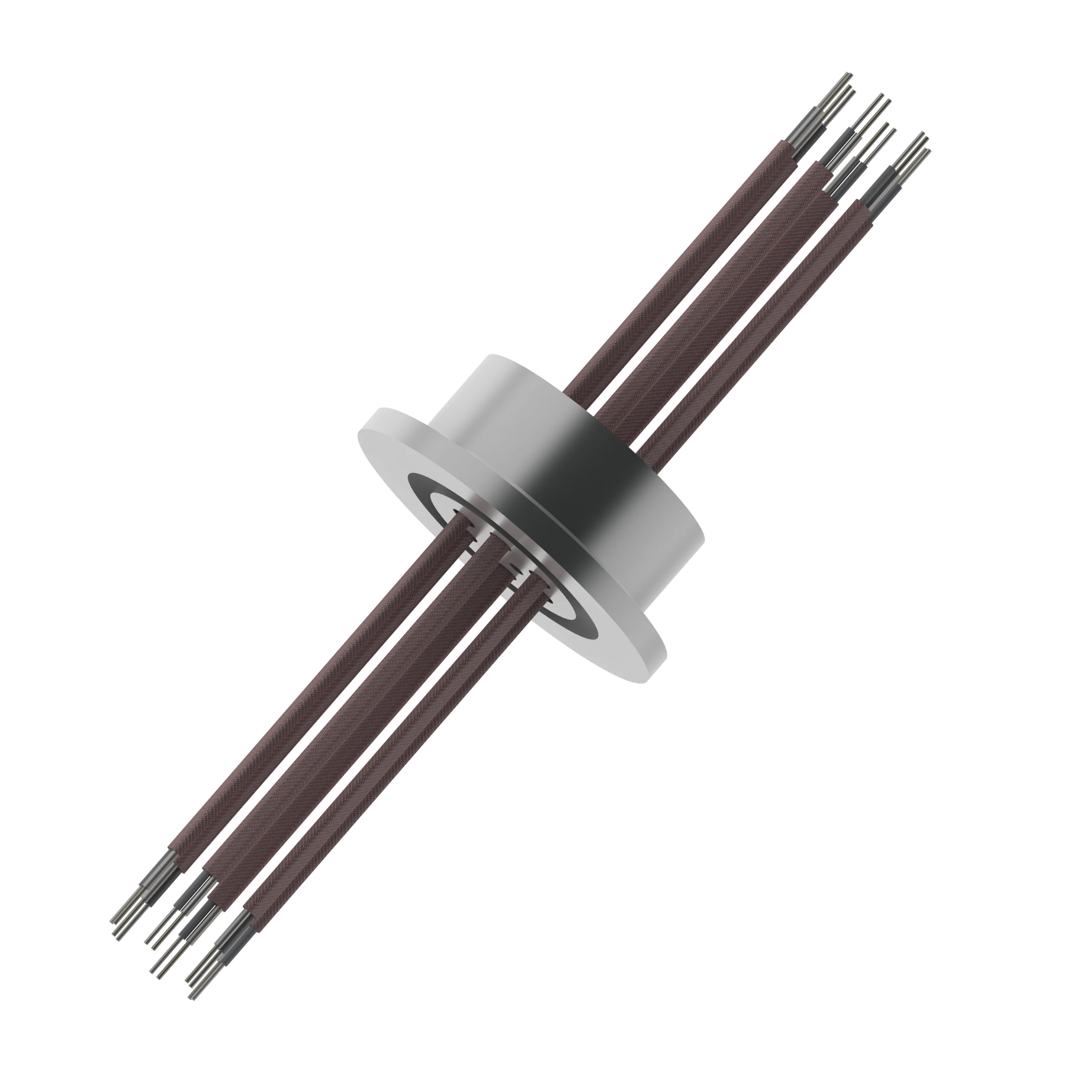

Vakuumdichte Durchführung mit ISO 2861 Kleinflansch für max 12 Leitungen

Feste Durchführung mit Kleinflansch

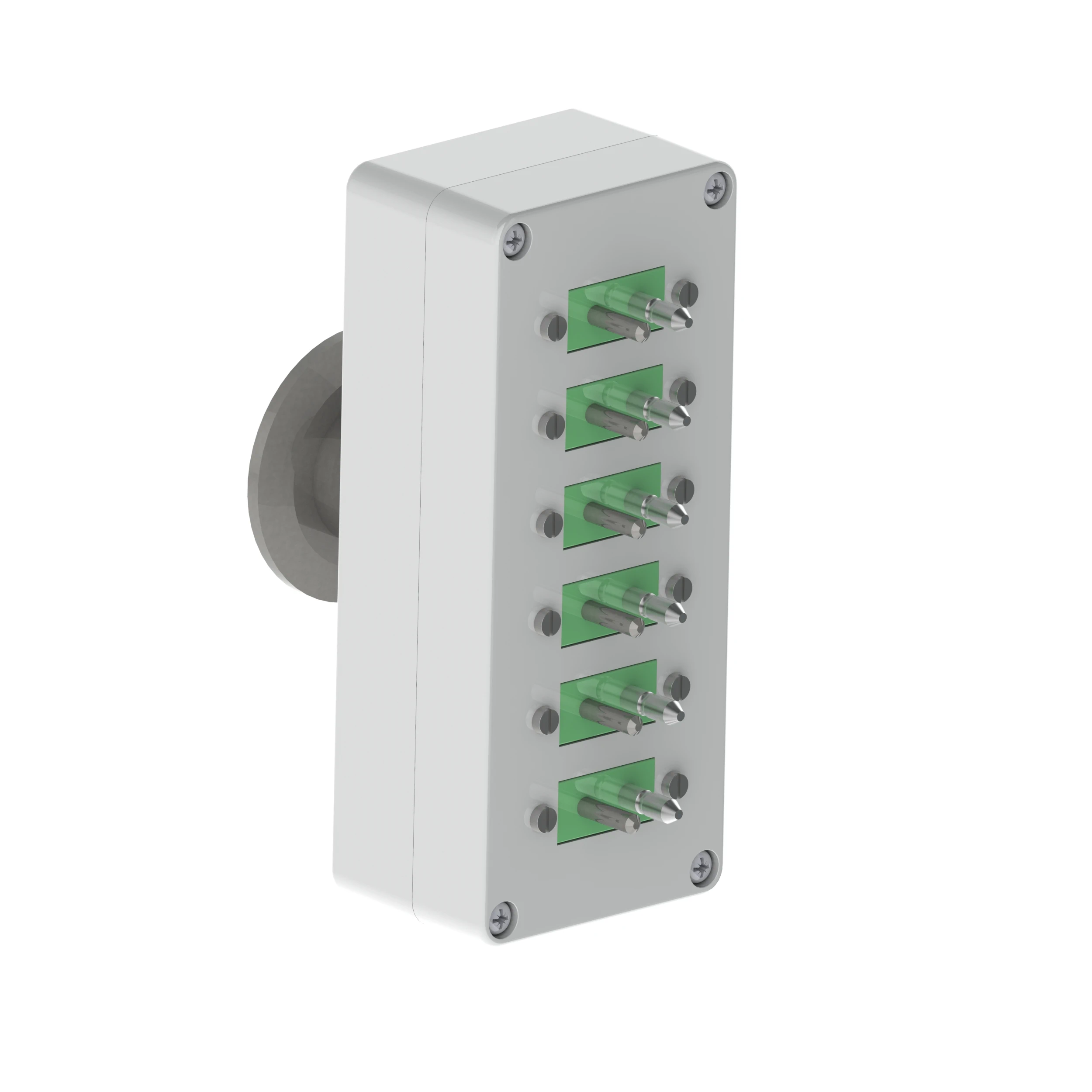

Vakuumdichte Durchführung als Anschlussbox mit Kleinflansch Prozessanschluss

Feste Anschlussbox mit Kleinflansch

Vakuumdichte Durchführung mit ISO 2861 Kleinflansch und Anschlussbox für max 24 Leitungen

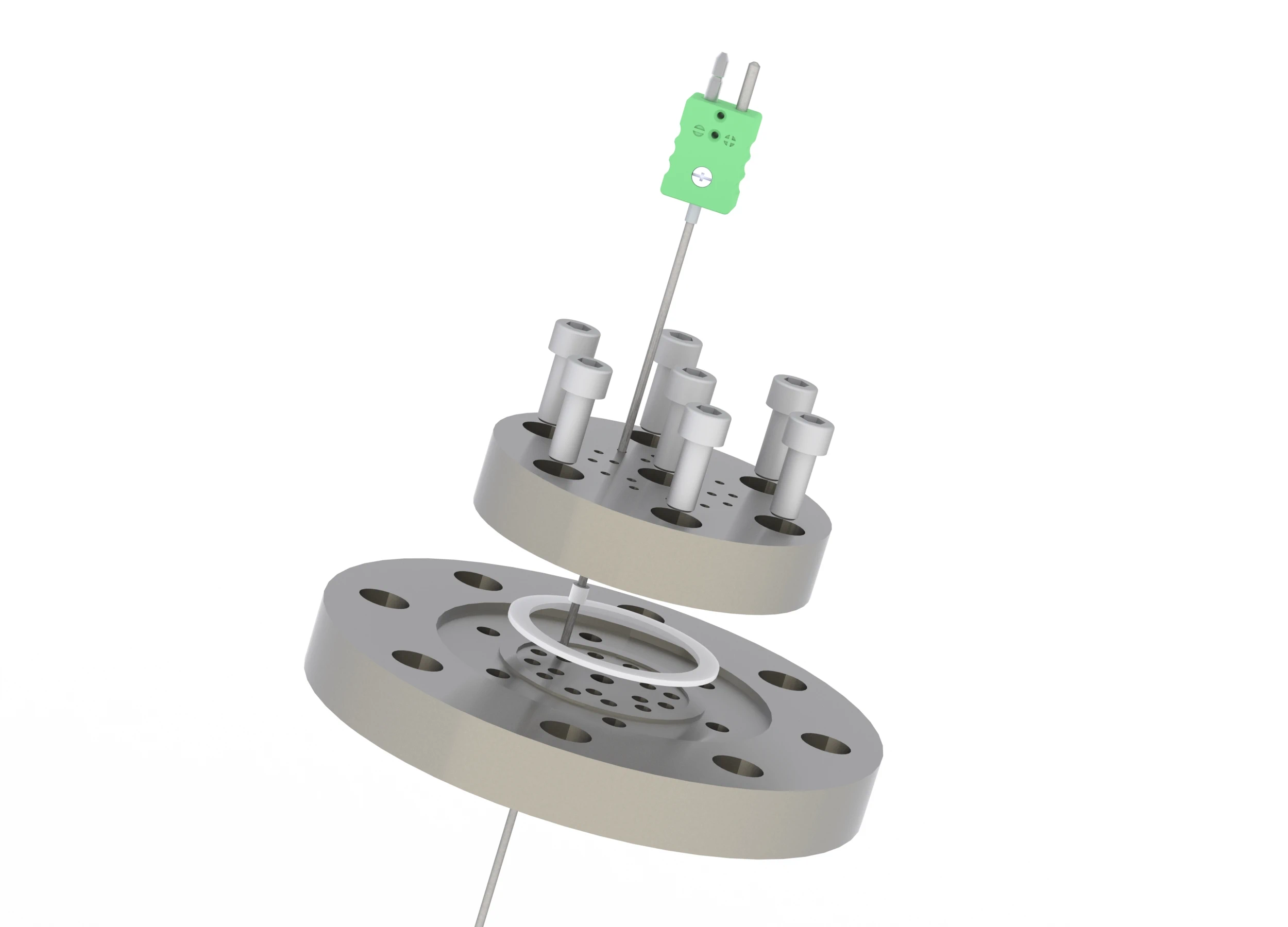

Variable Durchführung mit EN 1092 Flansch

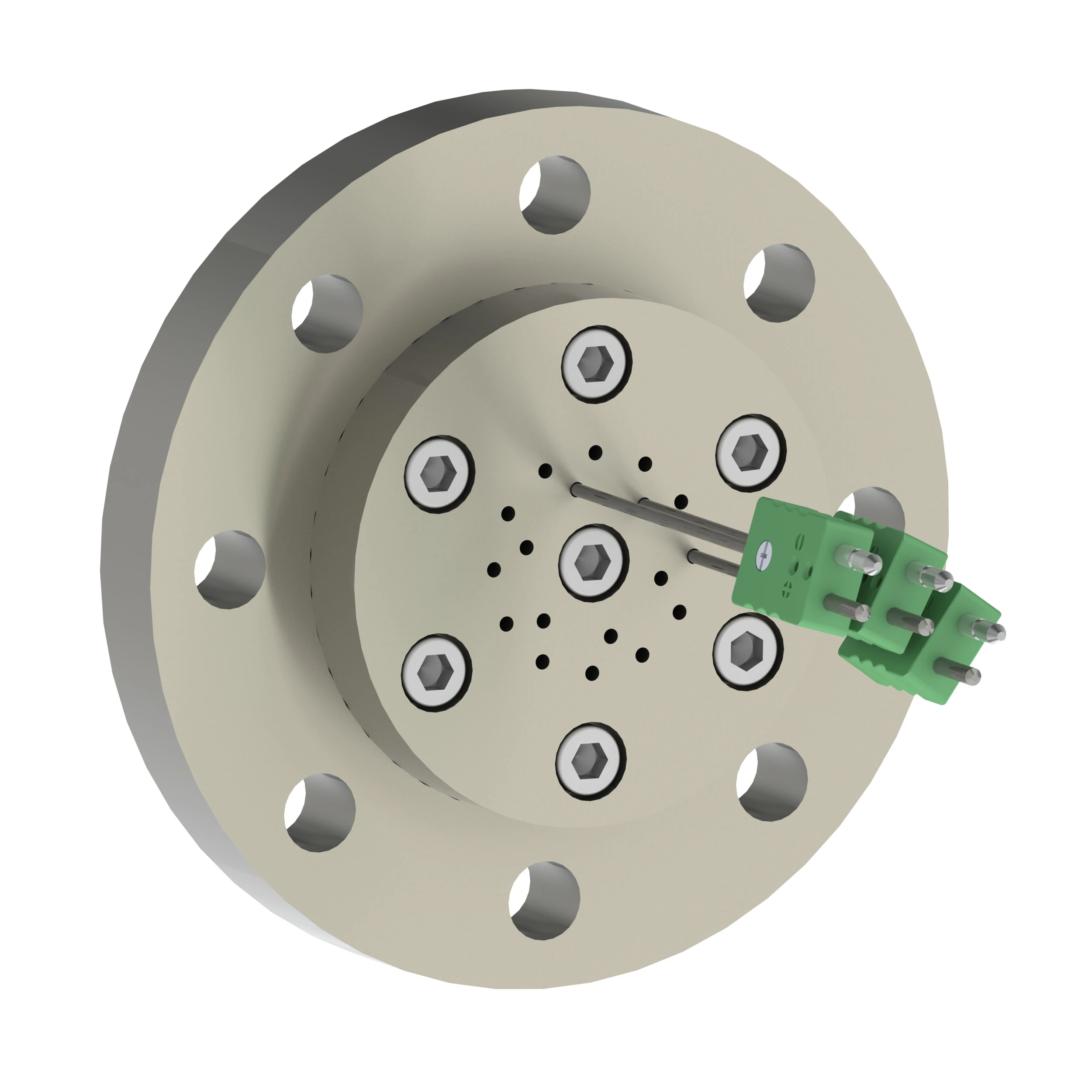

Durchführung ISO Flansch 1092 DN 80 für 18 Mantelleitungen

Ihre Anfrage

Anfrageformular kommt bald

Anfragen starten

Spezifikation

Die Spezifikation baut sich wie folgt auf:
28-PP-XXTTFFMM-L1-L2
Spezifikation
28Durchführung
PPProzessanschluss
G34G3/4" DIN 228 Gewinde mit Anschlagmutter
KF25Kleinflansch SN25
KF40Kleinflansch DN40
KF40BAnschlussbox auf KF40
FL80ISO Flansch EN 1092 DN80
XXAnzahl Leitungen
TTTyp Thermopaar (siehe Thermoelement-Typen)
FFProzessanschluss
MT015Mantelleitung Ø1,5 mm
MT020Mantelleitung Ø2,0 mm
MT030Mantelleitung Ø3,0
TL050Thermoleitung mit 2 × Ø,50 massiver Leiter
AG050Ausgleichsleitung mit 2 × Ø,50 massiver Leiter
MMProzessanschluss
01Leitung fixiert
02Leitung verschiebbar
L1Länge der Leitung Dichtseite
L2Länge der Leitung Außenseite
