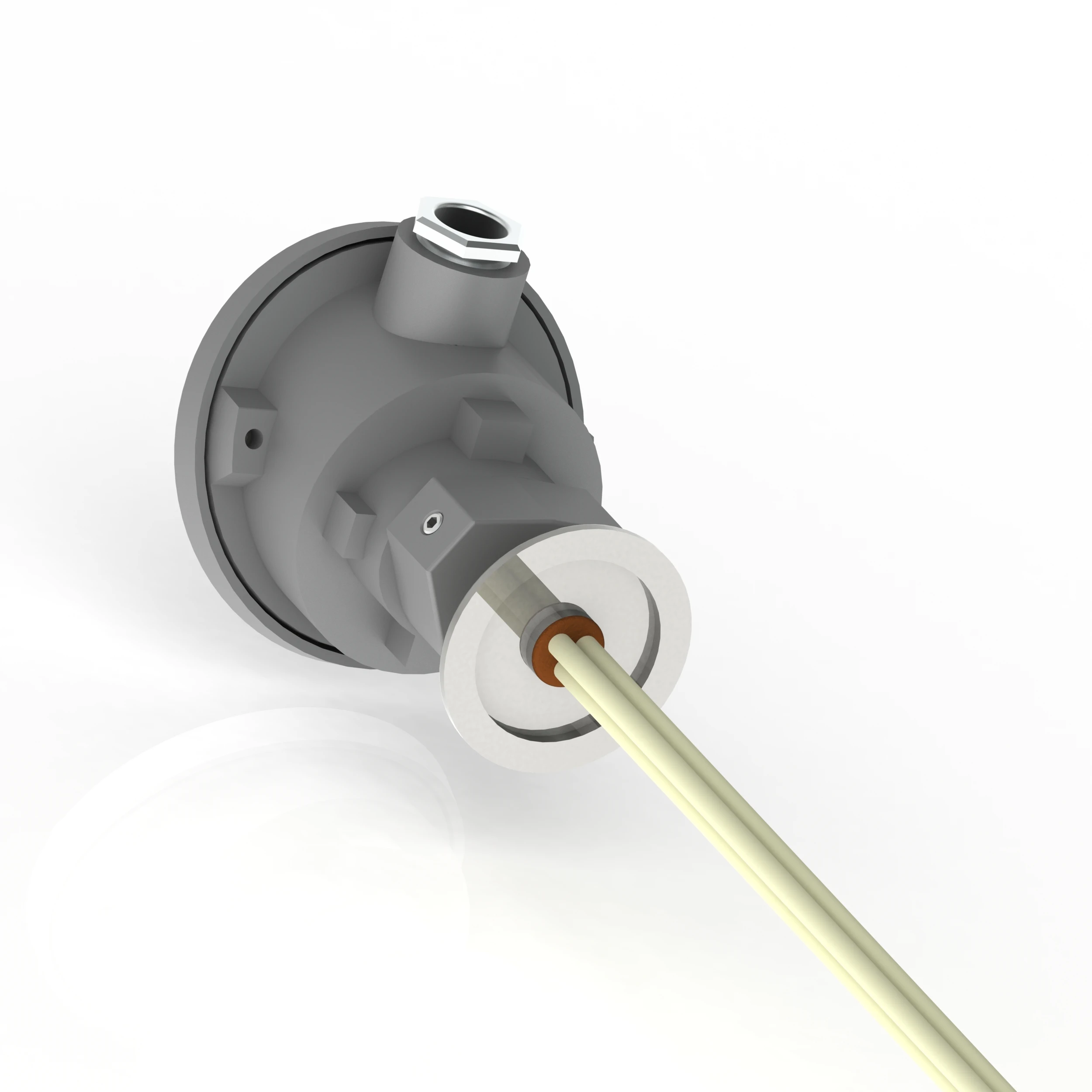

Vakuum-Thermoelement mit ISO 8434 Verschraubung
Vakuumthermoelemente eignen sich für Anwendung in Vakuumprozessen mit 10⁻⁴ mbar bis 20 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse.
Anwendungsbereich
Anwendung für Vakuumanwendungen mit 24° Konusanschlüssen nach ISO 8434 Reihe S DN 25 bis maximal 21 bar Überdruck. Standard ist die maximale Leckrate von 10-07mbar×l/s.
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 8 | - | 20 | XX | TT | - | LLLL | SW41 | A |
| 8 | Thermoelement | ||||||||||
| 20 | Druckfest bis
| ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT | Typ Thermopaar
| ||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP | Prozessanschluss
| ||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 20 | 03 | 01 | - | 0700 | SW41 |
Vakuum-Thermoelement mit DIN 2353 Verschraubung DN 25 als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge
