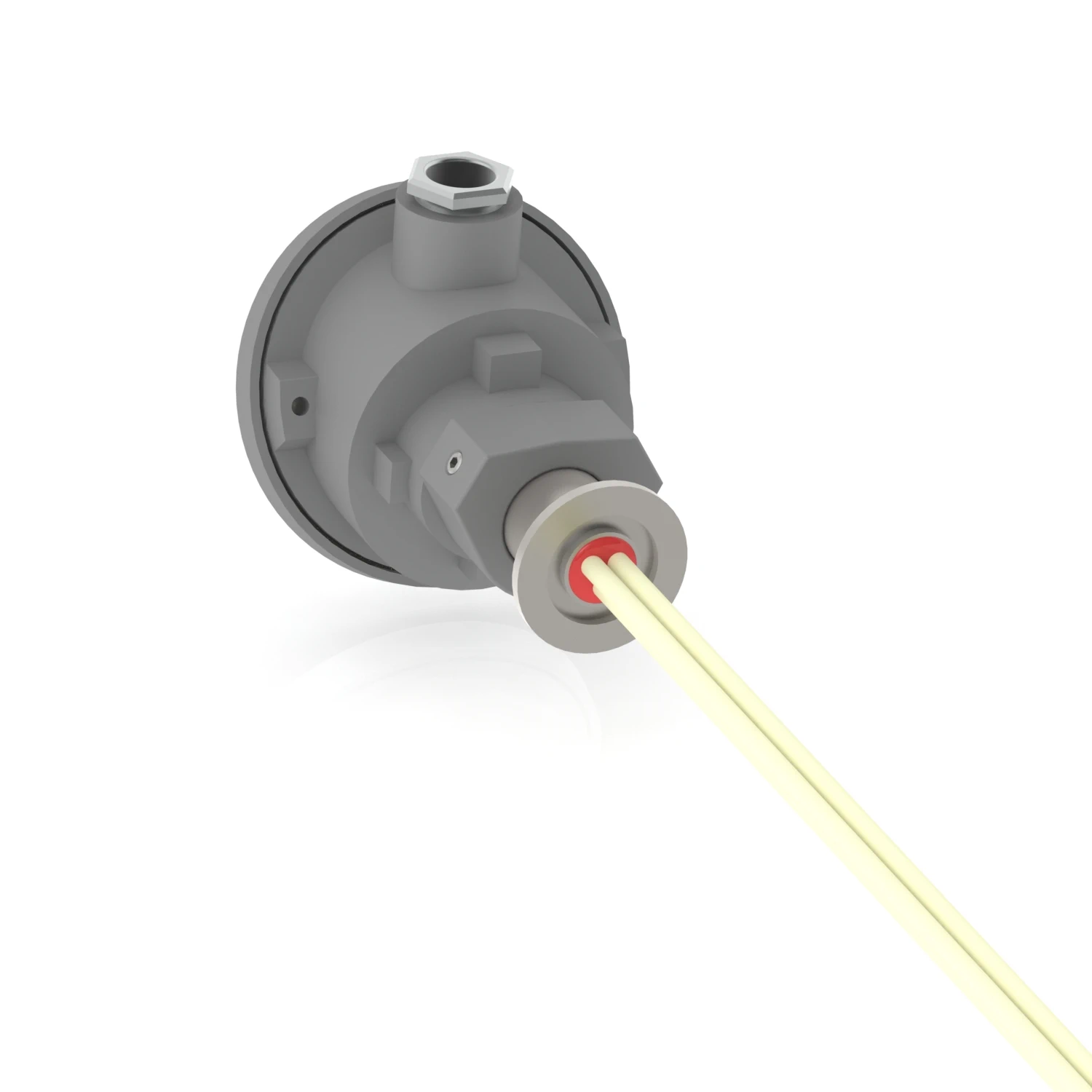

Vakuum-Thermoelement mit Kleinflansch ISO 2861
Vakuumthermoelemente eignen sich für Anwendung in Vakuumprozessen mit 10⁻⁴ mbar bis 10 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse.
Anwendungsbereich
Anwendung in Vakuumprozessen mit 10-4mbar bis 10 bar Überdruck(1), wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit Kleinflansch ermöglichen eine wiederholt genaue Positionierung in den zu messenden Raum.
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| DD | Druckfest bis
| ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT | Typ Thermopaar
| ||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP | Prozessanschluss
| ||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 05 | 03 | 01 | - | 0700 | KF25 |
Vakuum-Thermoelement mit ISO 2681 DN 25 Kleinflansch als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge
Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
Dokumente
