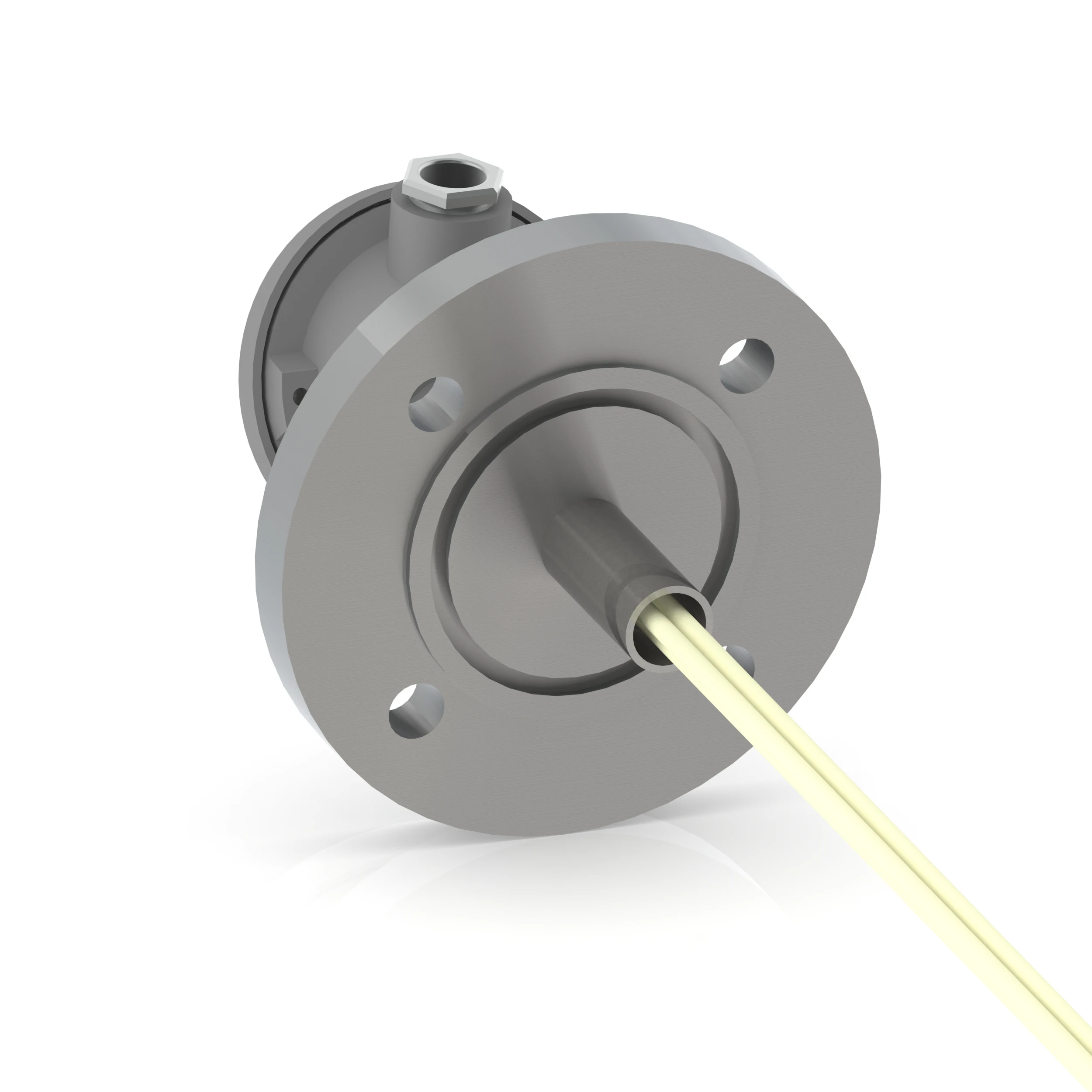

Vakuum-Thermoelement mit ISO Flansch
Vakuumthermoelemente eignen sich für Anwendung in Vakuumprozessen mit 10⁻⁴ mbar bis 20 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse.
Anwendungsbereich
Anwendung in Vakuumprozessen oder Atmosphären mit hohem Wasserstoffanteil mit 10-4mbar bis 20 bar Überdruck, wie zum Beispiel Vakuumlöten, oder Härteprozesse. Ausführungen mit ISO Flnasch nach DIN 2527 oder ISO 1092 ermöglichen sehr hohe Prozessdrücke.
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 8 | - | DD | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| DD | Druckfest bis
| ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT | Typ Thermopaar
| ||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP | Prozessanschluss
| ||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 20 | 03 | 01 | - | 0520 | FLDN40 |
Vakuum-Thermoelement mit Flansch DIN 2527 DN40 als Prozessanschluss, 2 x Typ S Thermopaare und 520 mm Nennlänge
Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
Dokumente
