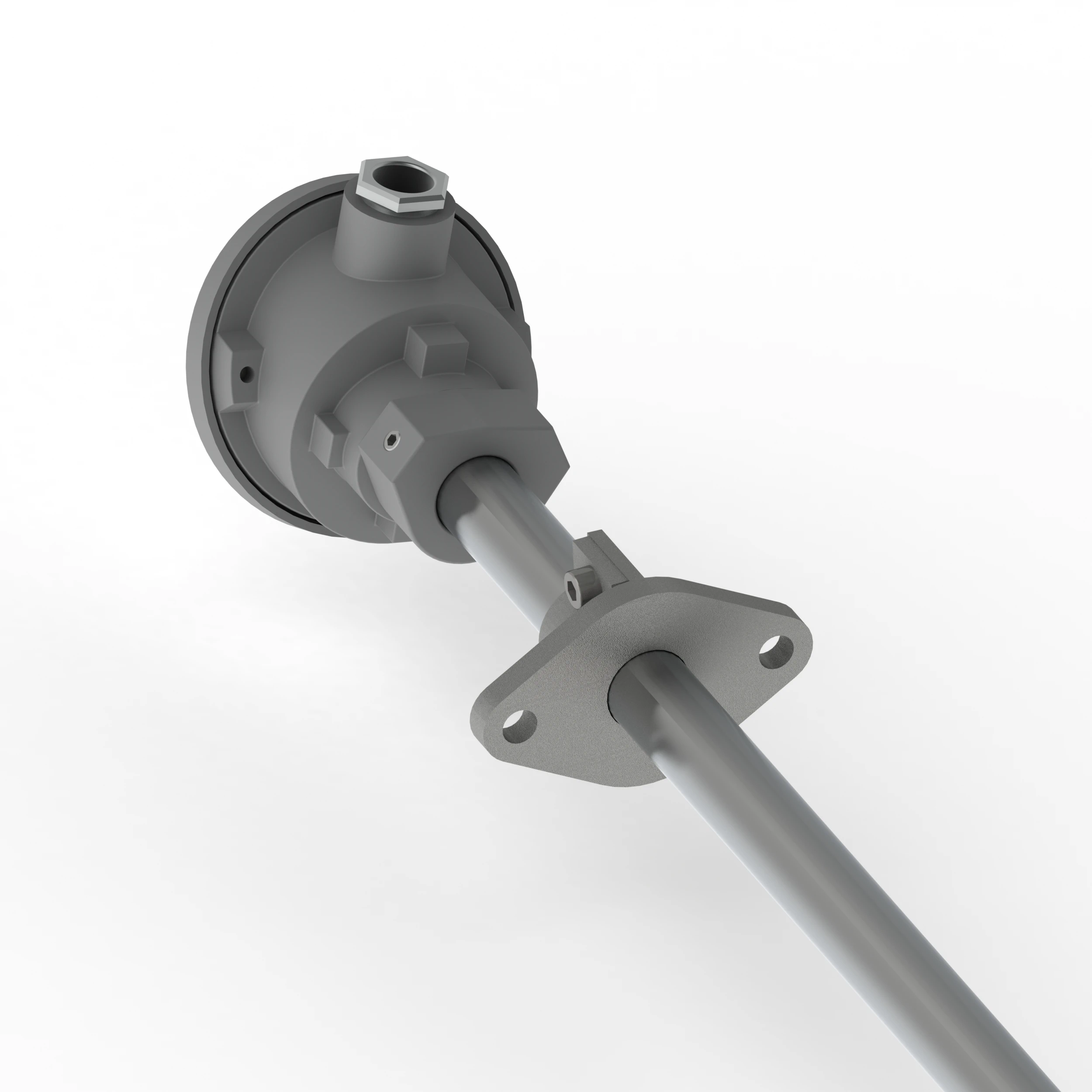

Schutzgas-Thermoelement mit Edelstahlschutzrohr
Schutzgasthermoelemente eignen sich für atmosphärische Prozesse mit leichtem Unterdruck bis 60 mbar und können Überdruck bis 2 bar standhalten.
Anwendungsbereich
Anwendung in Atmosphären mit inertem Schutzgas oder unter Luftatmosphäre mit 30 mbar Unterdruck bis kurzzeitig 2 bar Überdruck
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 16 | - | MM | XX | TT | - | DDD | - | LLLL | A |
| 16 | Mantelthermoelement | ||||||||||
| MM | Material / Werkstoff des Schutzrohres
| ||||||||||
| XX | Anzahl der eingebauten Thermopaare | ||||||||||
| TT | Typ Thermopaar
| ||||||||||
| DDD | Durchmesser Schutzrohr
| ||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 16 | - | 02 | 02 | 05 | - | 220 | - | 0700 | SR22 |
Schutzgas-Thermoelement mit Ø22 x 2 Schutzrohr aus Inconel™ 600, 2 x Typ N Thermopaare und 700 mm Nennlänge
