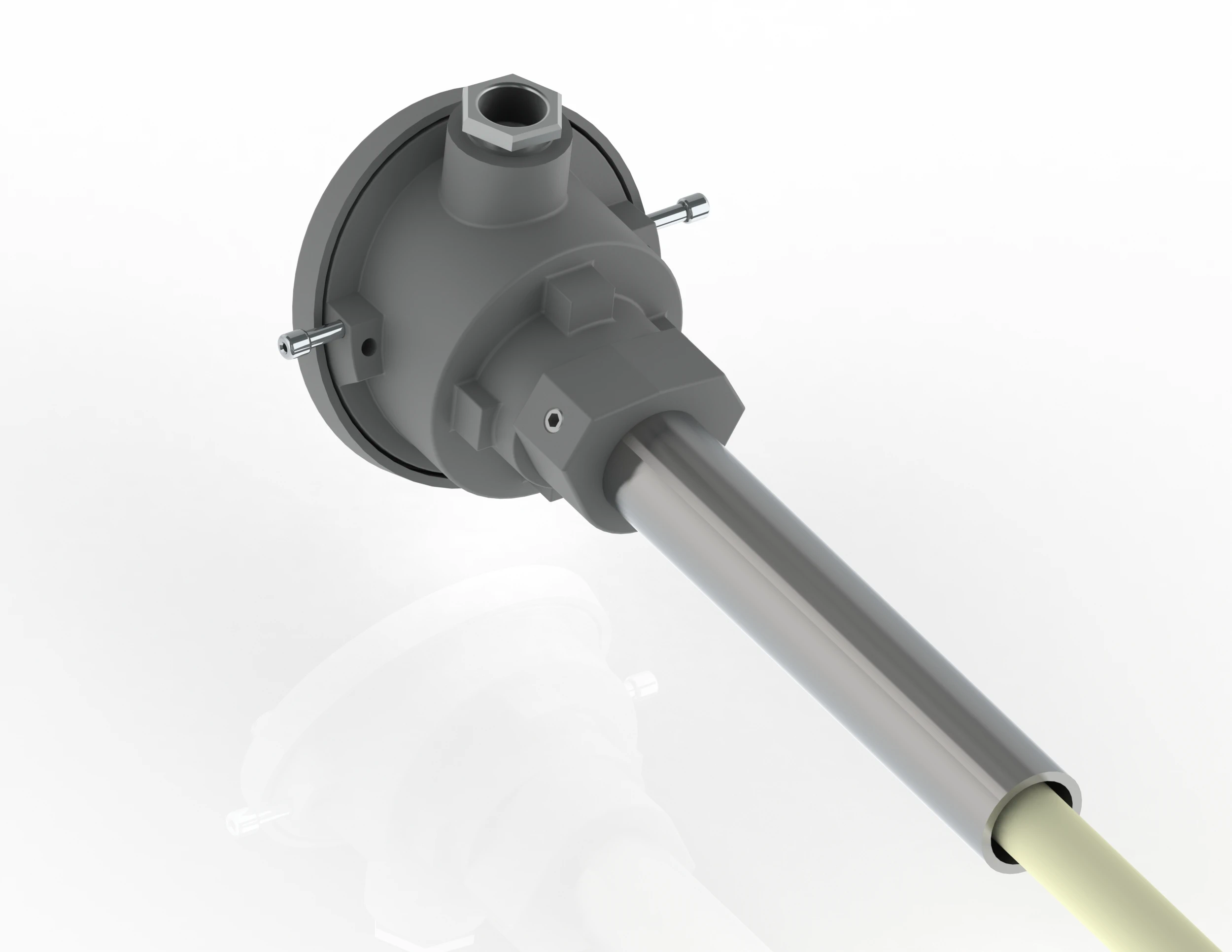

Schutzgas-Sauerstoffsonde mit Halterohranschluss
Schutzgasthermoelemente eignen sich für atmosphärische Prozesse mit leichtem Unterdruck bis 60 mbar und können Überdruck bis 2 bar standhalten.
Anwendungsbereich
Anwendung in Atmosphären mit inertem Schutzgas oder unter Luftatmosphäre mit 30 mbar Unterdruck bis kurzzeitig 2 bar Überdruck
Spezifikation
Die Spezifikation baut sich wie folgt auf:
| 9 | - | 01 | XX | TT | - | LLLL | PPP | A |
| 9 | Sauerstoffsonde | ||||||||||||
| 01 | Gasdicht 30mbar und Druckfest bis 2 bar | ||||||||||||
| XX | Anzahl der eingebauten Thermopaare | ||||||||||||
| TT | Typ Thermopaar
| ||||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1000* | ||||||||||||
| PPP | Prozessanschluss
| ||||||||||||
| A | optional mit Kalibrierzertifikat für das verbaute Thermoelement nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 9 | - | 01 | 01 | 01 | - | 0700 | SR27 |
Schutzgas-Sauerstoffsonde mit Ø27 x 150 mm Halterohr, Typ S Thermopaar und 700 mm Nennlänge
Als Standard können Sauerstoffsonden fertigungsbedingt nur bis zu einer Nennlänge von 1000 mm gefertigt werden.
Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
Dokumente
