Vakuum-Thermoelement mit ISO 8434 Verschraubung

Anwendungsbereich

Anwendung für Vakuumanwendungen mit 24° Konusanschlüssen nach ISO 8434 Reihe S DN 25 bis maximal 21 bar Überdruck. Standard ist die maximale Leckrate von 10-07 mbar×l/s.

Spezifikation

Die Spezifikation baut sich wie folgt auf:
8 - 20 XX TT - LLLL SW41 A
8 Thermoelement
20 Druckfest bis
20 20 bar Überdruck
XX Anzahl der eingebauten Thermopaare + leeres Prüfrohr
TT Typ Thermopaar
01 Typ S PtRh10% - Pt
02 Typ R PtRh13% - Pt
03 Typ B PtRh30 - PtRh6
04 Typ K NiCr - NiAl
05 Typ N NiCrSil - NiSil
LLLL Nennlänge in mm von 0400 bis 1600
PPP Prozessanschluss
SW41 Verschraubung DIN 2353 DN 25
A optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift

Beispiel

8 - 20 03 01 - 0700 SW41

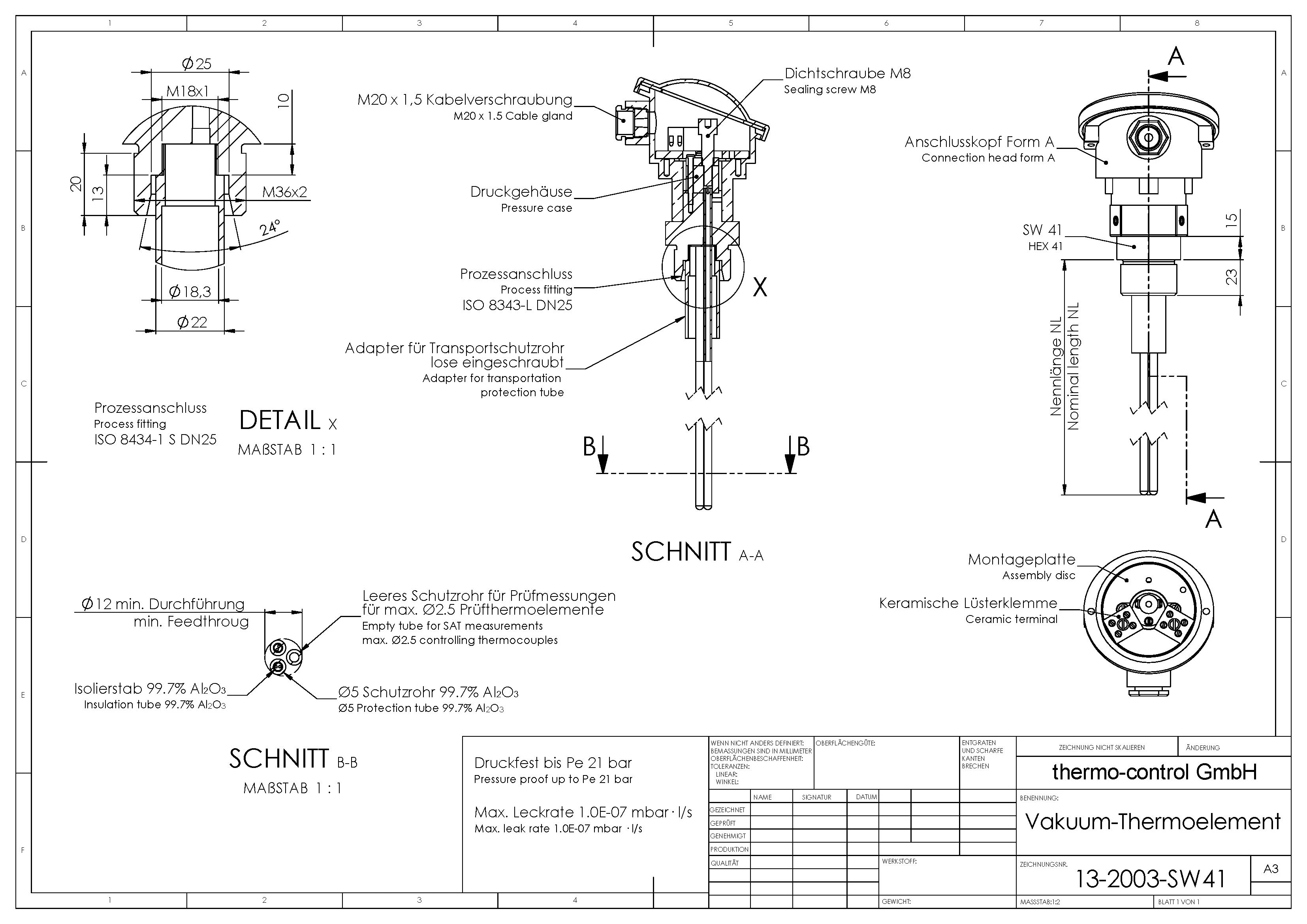

Vakuum-Thermoelement mit DIN 2353 Verschraubung DN 25 als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge

Andere gängige Ausführungen

8-200301-0700SR15, 8-200301-0800SR22, 8-200301-0900SR22, 8-200301-1000SR22, 8-200301-1200SR27

Dokumente

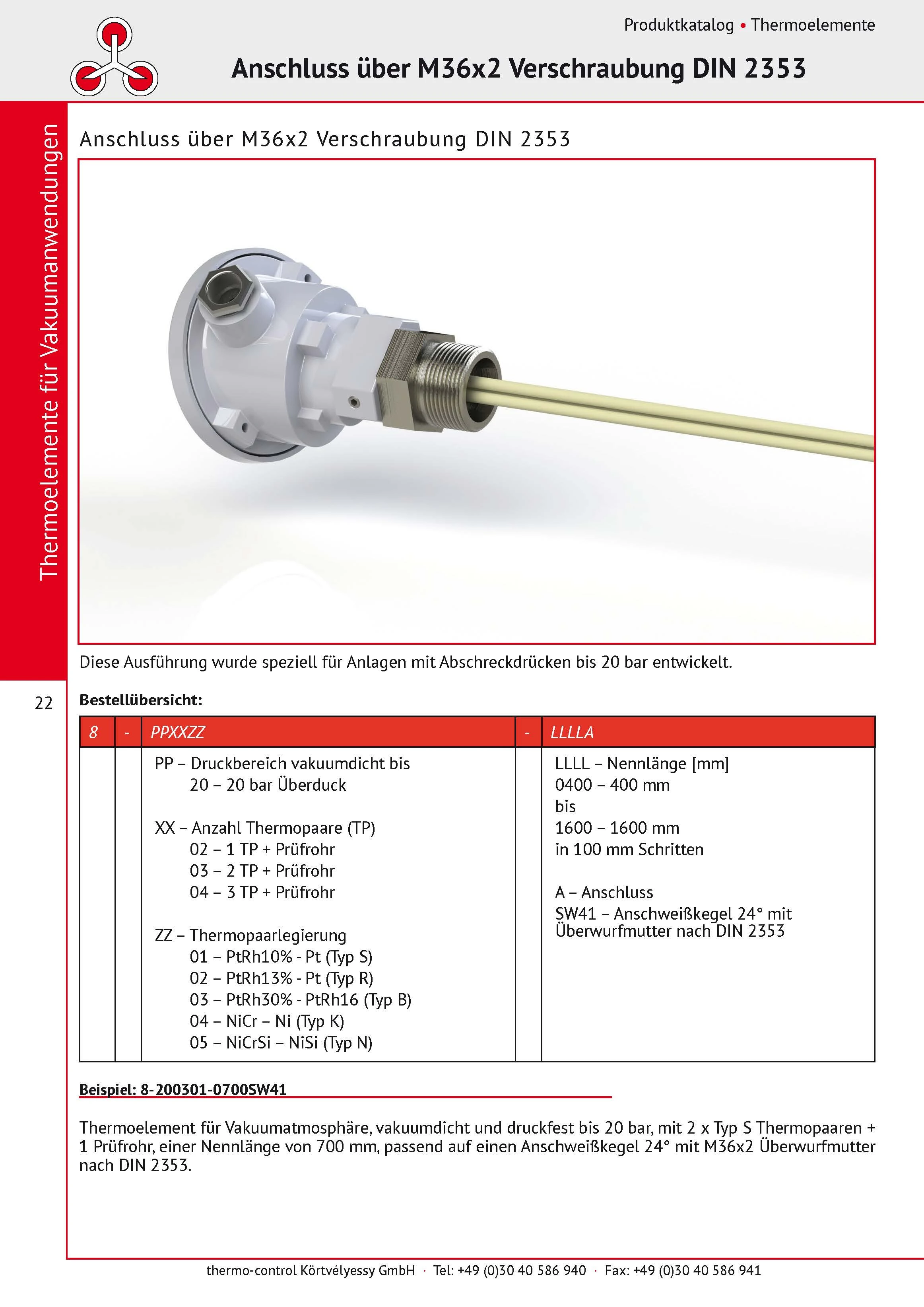

thermo-control Körtvélyessy - Katalog Vakuumthermoelemente mit ISO 8434 Verschrschaubung Katalog Vakuumthermoelemente mit ISO 8434 Verschrschaubung 784 kB
thermo-control Körtvélyessy - Katalog Vakuumthermoelemente Katalog Vakuumthermoelemente 3.8 MB
thermo-control Körtvélyessy - Gesamtkatalog Thermoelemente Gesamtkatalog Thermoelemente 8,6 MB
thermo-control Körtvélyessy - Allgemeines über Thermoelemente Allgemeines über Thermoelemente 1.8 MB
