Schutzgas-Thermoelement mit Halterohranschluss
Anwendungsbereich
Anwendung in Atmosphären mit inertem Gas, Schutzgas, Aufkohlung oder unter Luftatmosphäre mit 30 mbar Unterdruck bis kurzzeitig 2 bar Überdruck
Spezifikation
| 8 | - | 01 | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| 01 | Gasdicht 30mbar und Druckfest bis 2 bar | ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT |
Typ Thermopaar
|
||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP |
Prozessanschluss
|
||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 01 | 03 | 01 | - | 0700 | SR22 |
Schutzgas-Thermoelement mit Ø22 x 150 mm Halterohr als Prozessanschluss, 2 x Typ S Thermopaare und 700 mm Nennlänge
Andere gängige Ausführungen
8-010301-0700SR15, 8-010301-0800SR22, 8-010301-0900SR22, 8-010301-1000SR22, 8-010301-1200SR22x300

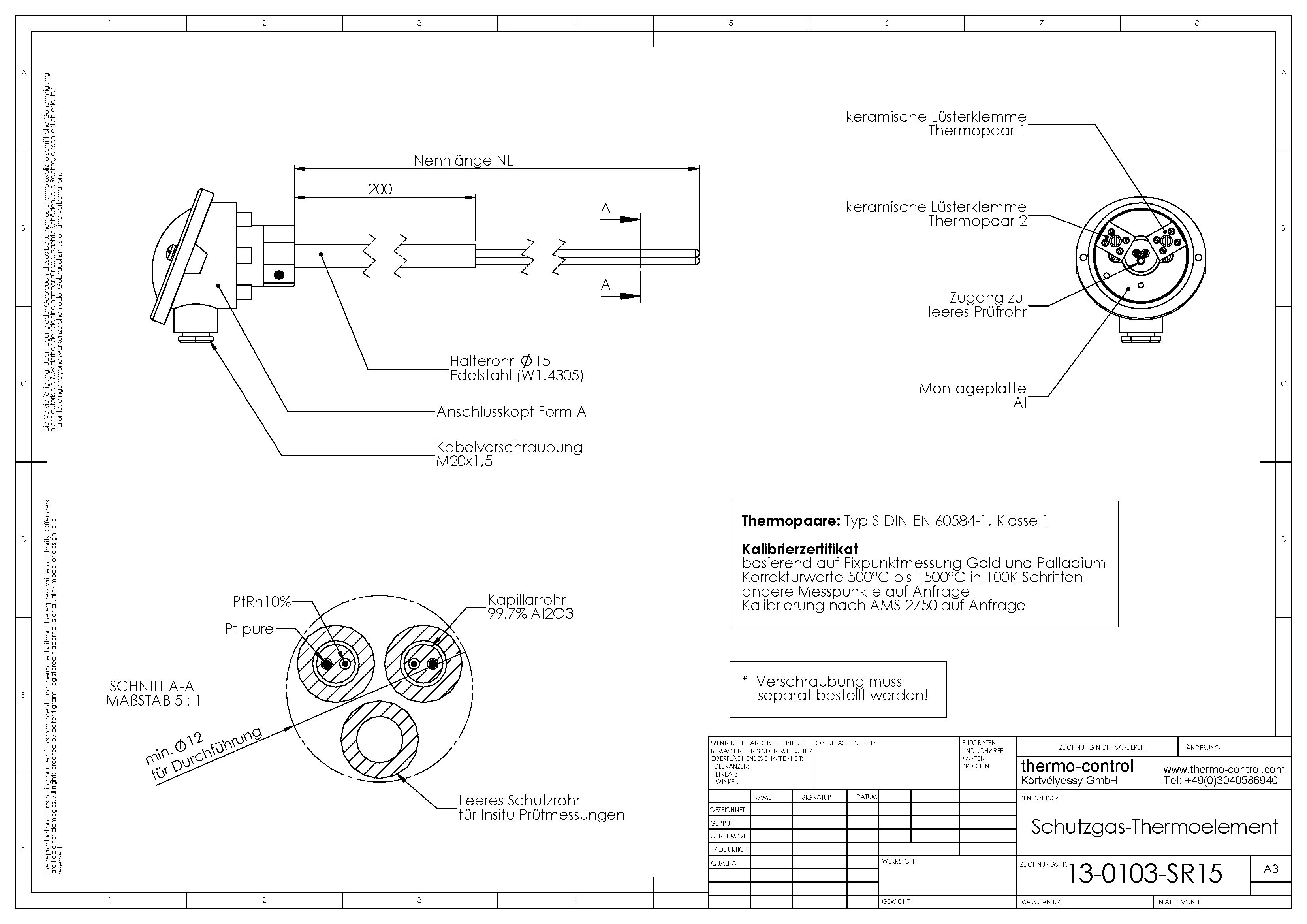

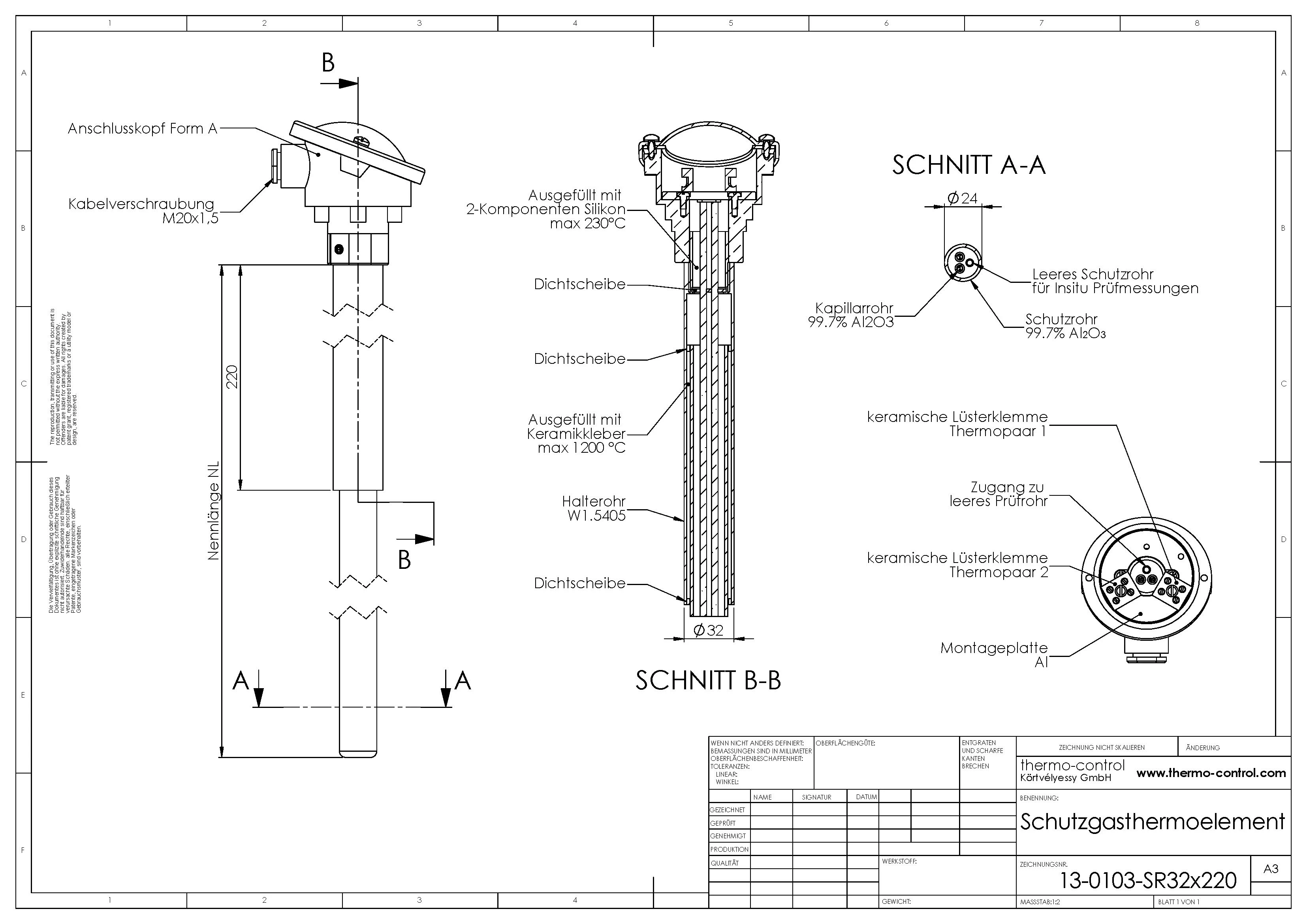

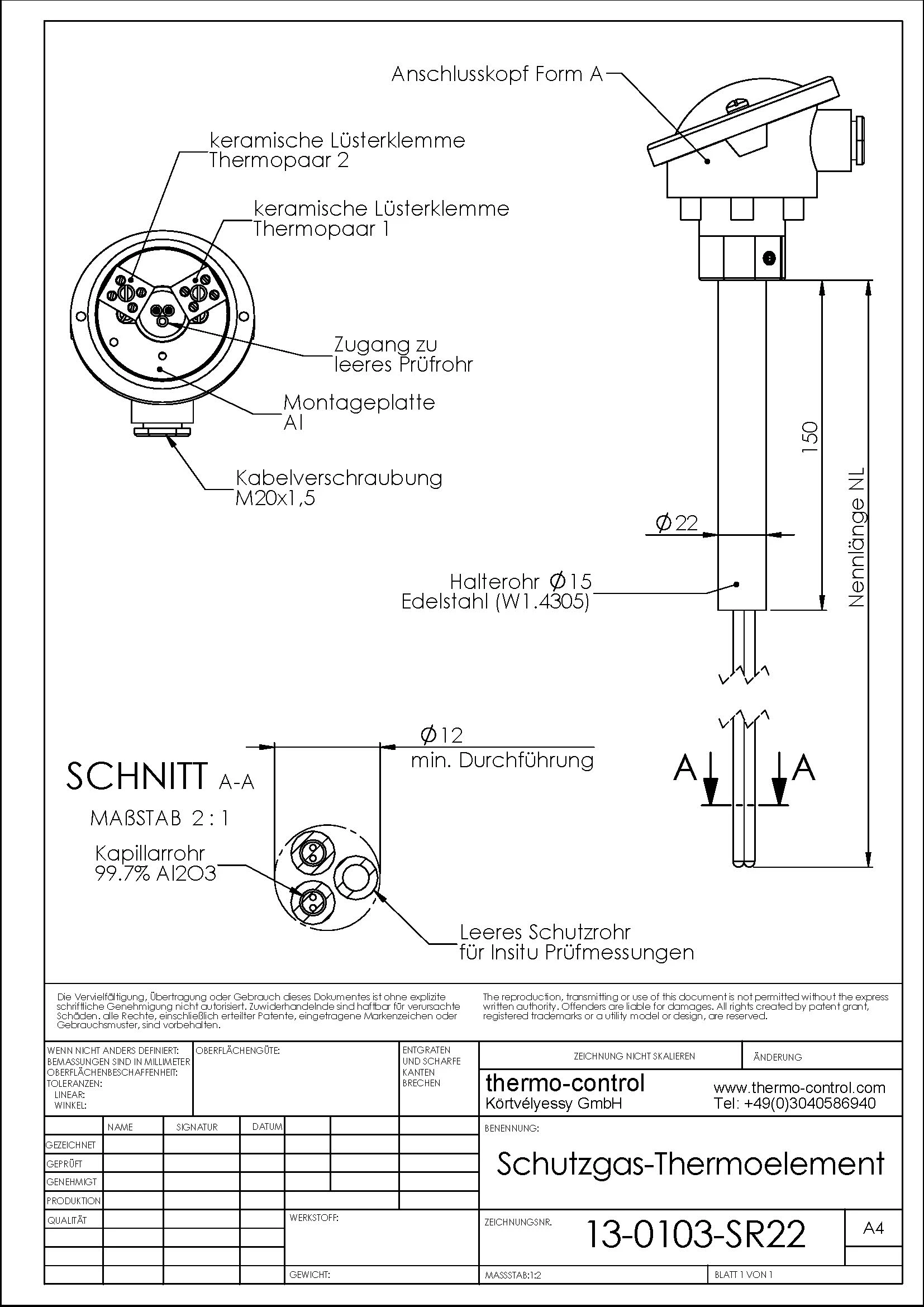

Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.
Dokumente
