Schutzgas-Thermoelement mit Gewindeanschluss
Anwendungsbereich
Anwendung in Atmosphären mit inertem Gas, Schutzgas, Aufkohlung oder unter Luftatmosphäre mit 30 mbar Unterdruck bis kurzzeitig 2 bar Überdruck.
Spezifikation
| 8 | - | 01 | XX | TT | - | LLLL | PPP | A |
| 8 | Thermoelement | ||||||||||
| 01 | Gasdicht 30mbar und Druckfest bis 2 bar | ||||||||||
| XX | Anzahl der eingebauten Thermopaare + leeres Prüfrohr | ||||||||||
| TT |
Typ Thermopaar
|
||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1600 | ||||||||||
| PPP |
Prozessanschluss
|
||||||||||
| A | optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 8 | - | 01 | 03 | 01 | - | 0700 | G34 |

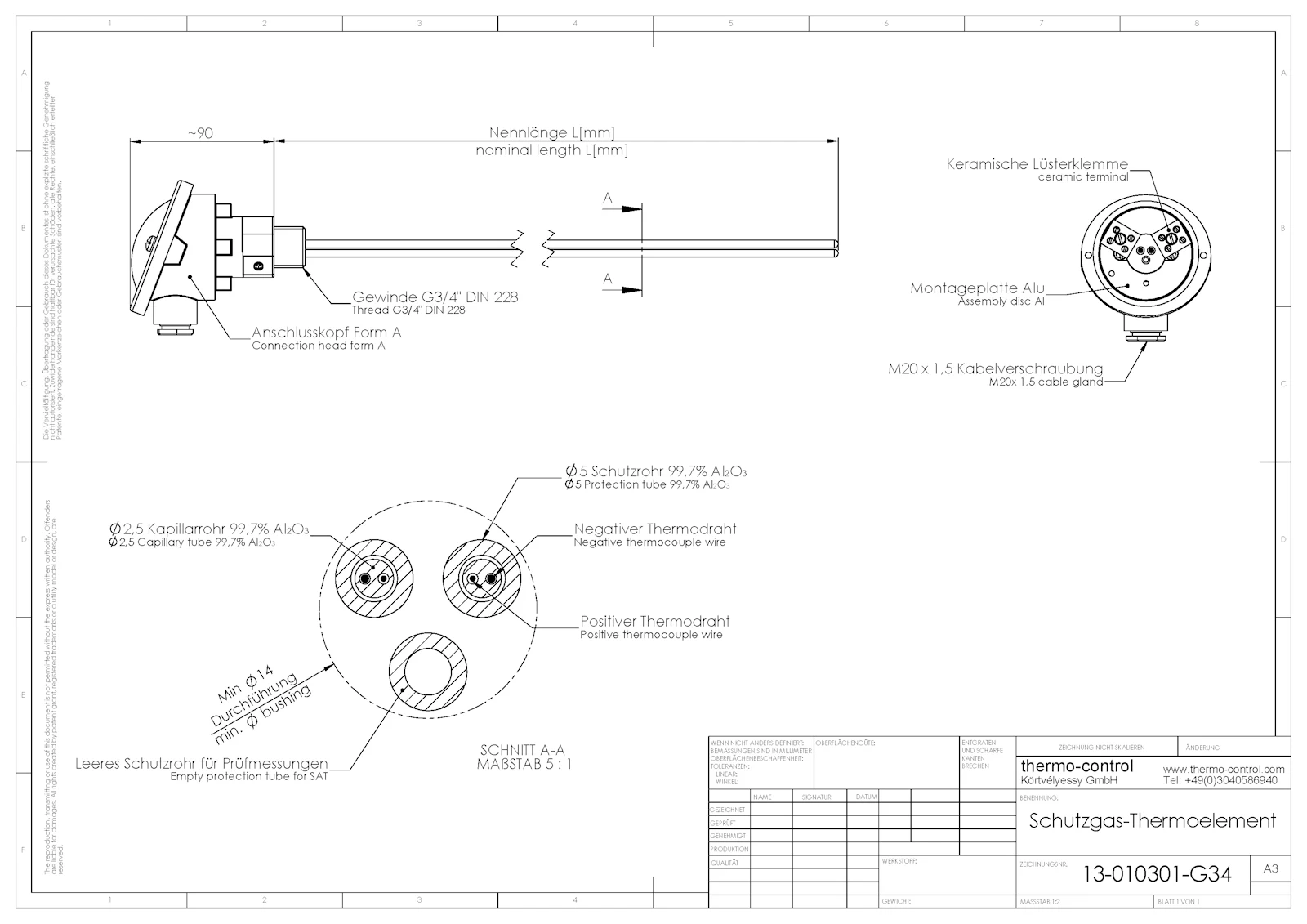

Schutzgas-Thermoelement mit G3/4" Prozessgewinde, 2 x Typ S Thermopaare und 700 mm Nennlänge
Andere gängige Ausführungen

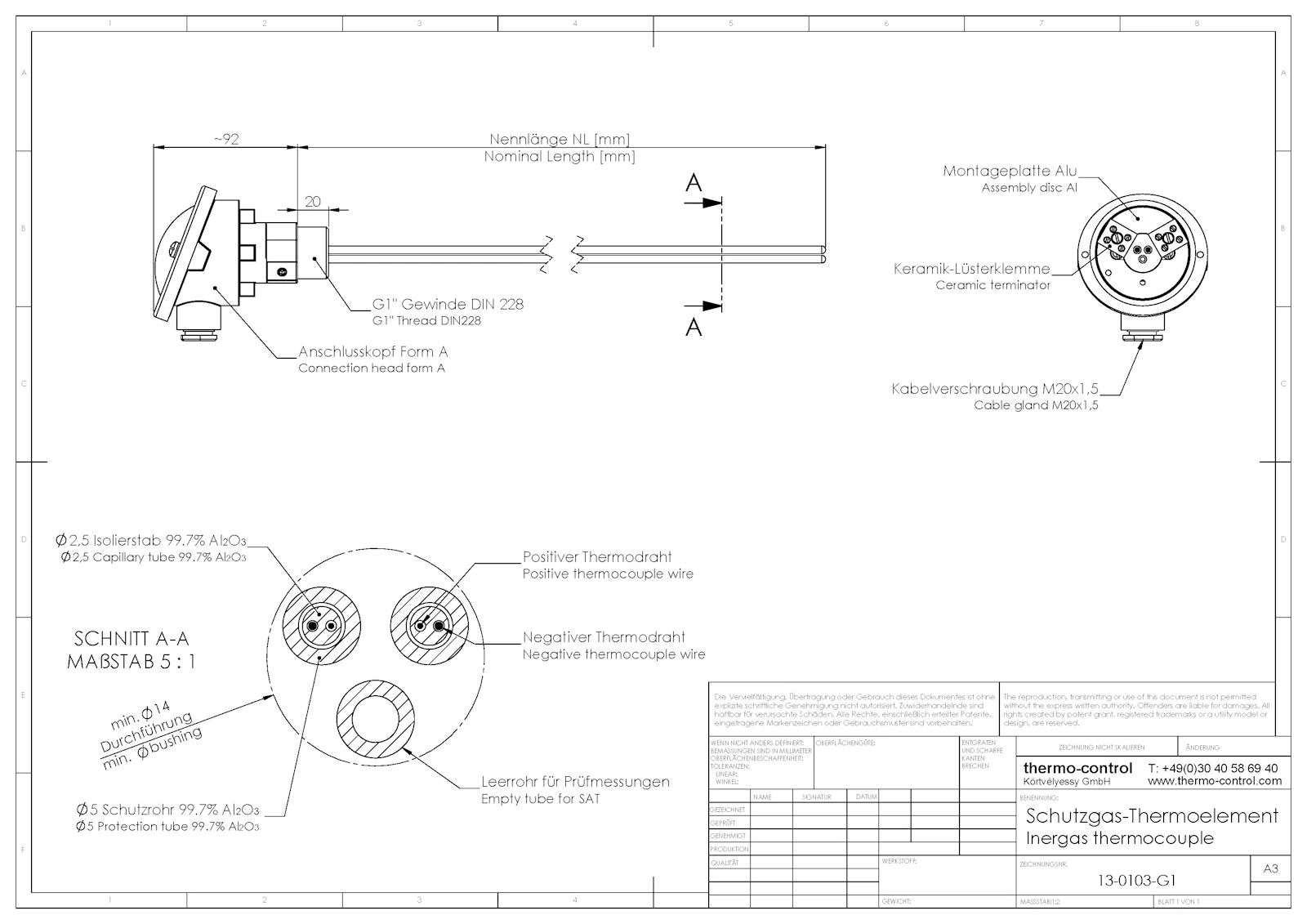

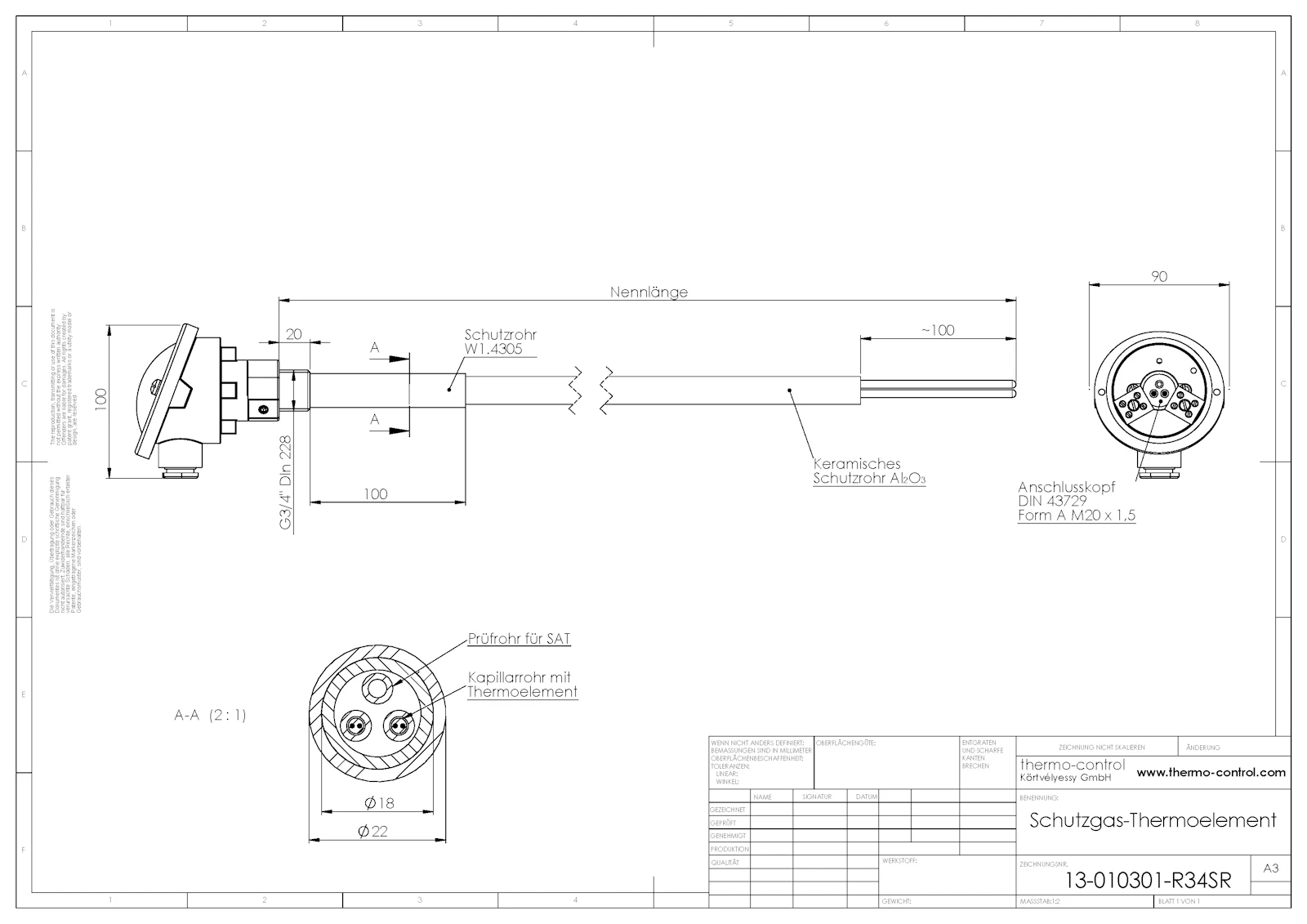

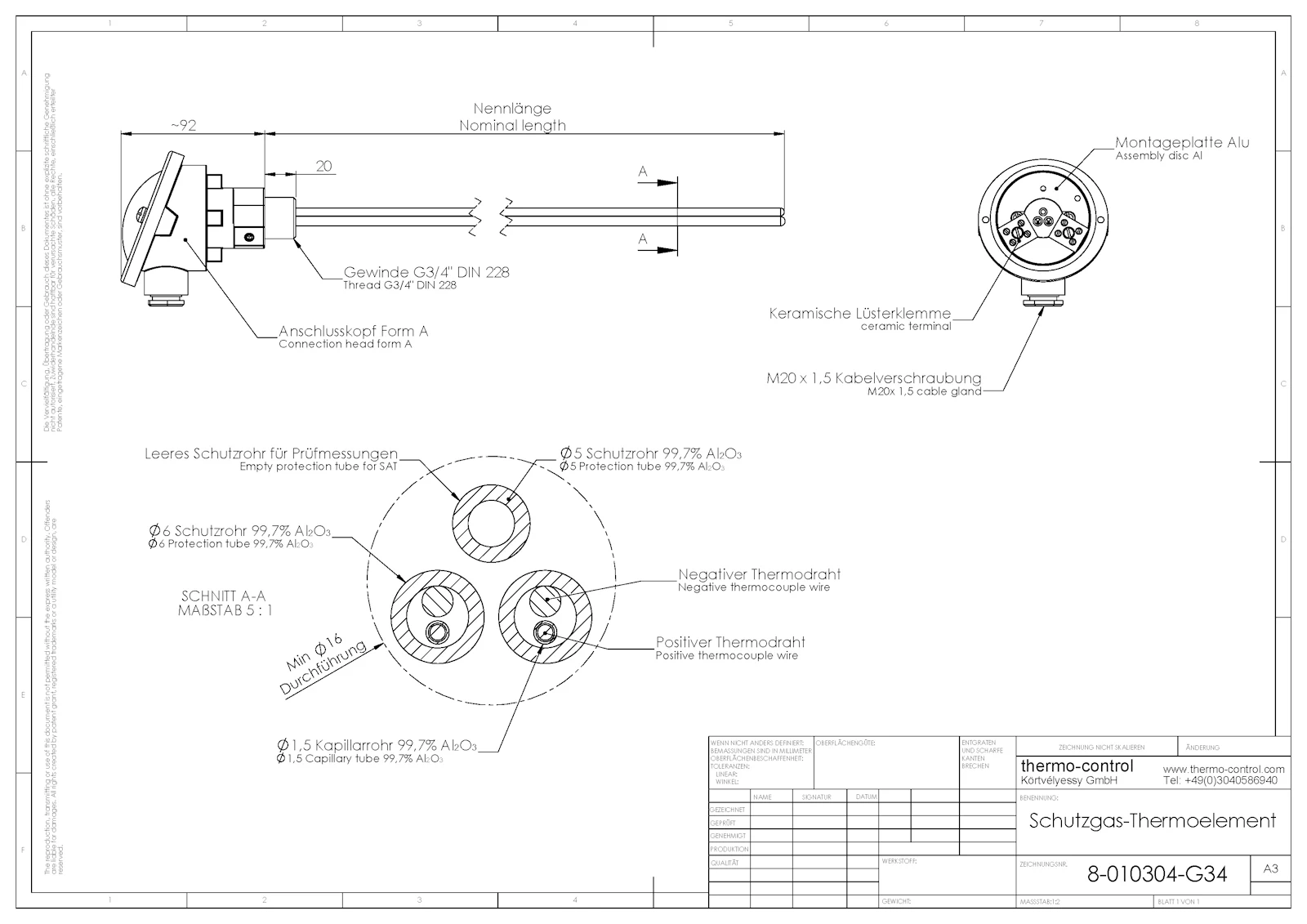

8-010301-0700G34, 8-010301-0800G34, 8-010301-0900G34, 8-010301-1000G34, 8-010301-1200G34Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.

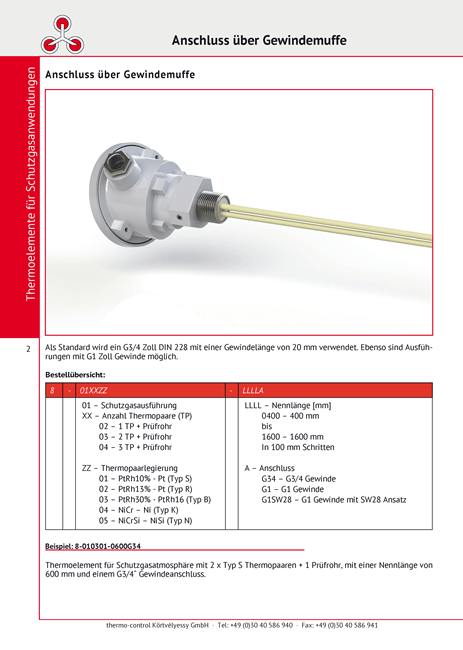

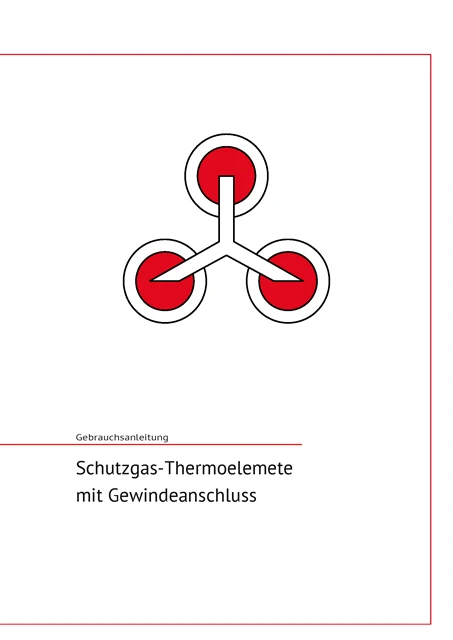

Dokumente
