Schutzgas-Sauerstoffsonde mit Halterohranschluss
Anwendungsbereich
Anwendung in Atmosphären mit inertem Schutzgas oder unter Luftatmosphäre mit 30 mbar Unterdruck bis kurzzeitig 2 bar Überdruck
Spezifikation
| 9 | - | 01 | XX | TT | - | LLLL | PPP | A |
| 9 | Sauerstoffsonde | ||||||||||||
| 01 | Gasdicht 30mbar und Druckfest bis 2 bar | ||||||||||||
| XX | Anzahl der eingebauten Thermopaare | ||||||||||||
| TT |
Typ Thermopaar
|
||||||||||||
| LLLL | Nennlänge in mm von 0400 bis 1000 * | ||||||||||||
| PPP |
Prozessanschluss
|
||||||||||||
| A | optional mit Kalibrierzertifikat für das verbaute Thermoelement nach aktueller AMS 2750 / CQI-9 Vorschrift |
Beispiel
| 9 | - | 01 | 01 | 01 | - | 0700 | SR27 |
Schutzgas-Sauerstoffsonde mit Ø27 x 150 mm Halterohr, Typ S Thermopaar und 700 mm Nennlänge
Andere gängige Ausführungen
9-010101-0600SR22, 9-010101-0700SR22,9-010101-0700SR27, 9-010101-0800SR229-010101-0800SR27
Hinweis zur Nennlänge
Als Standard können Sauerstoffsonden fertigungsbedingt nur bis zu einer Nennlänge von 1000 mm gefertigt werden.
Zeichnungen
Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.

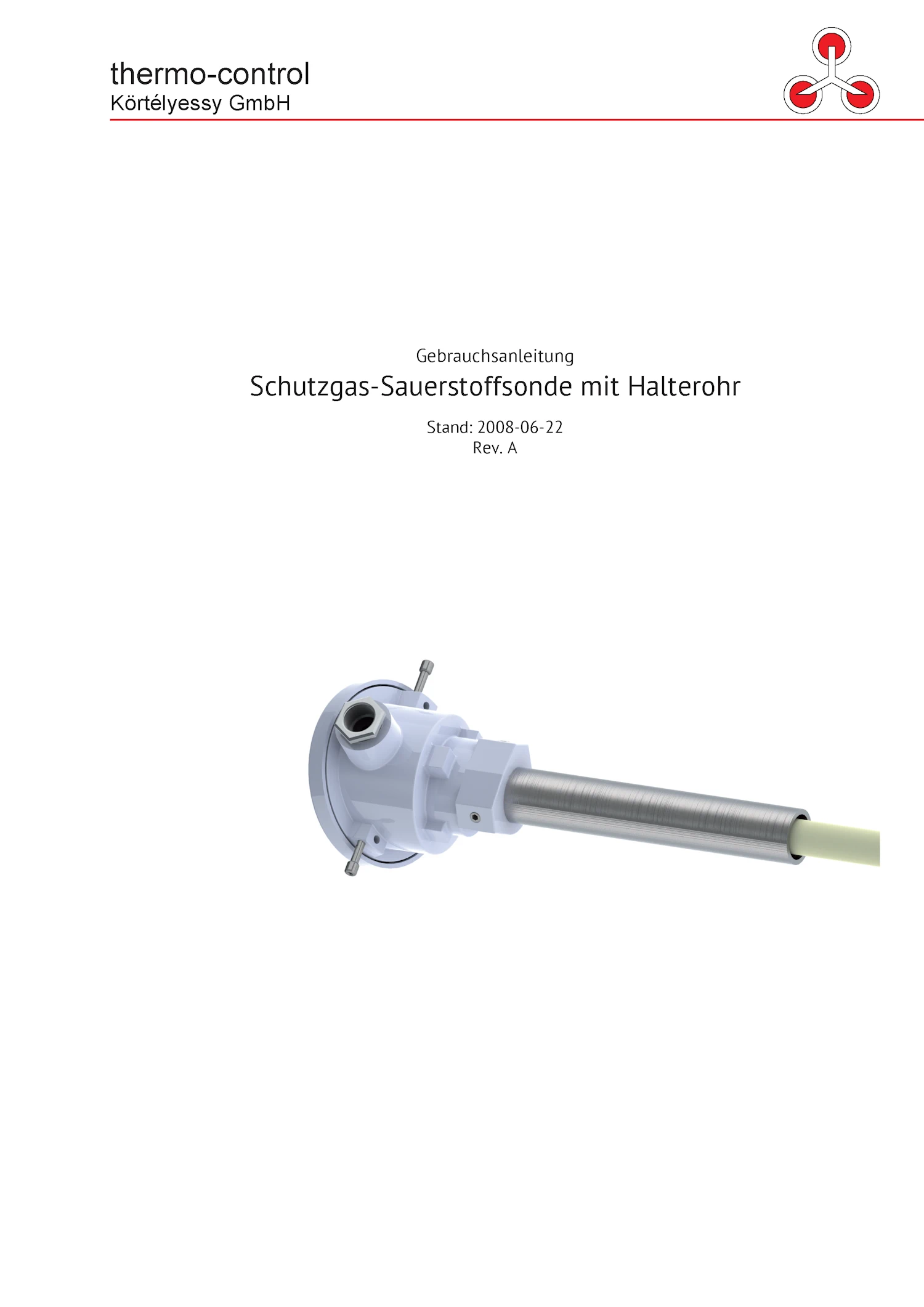

Dokumente
Ihre Anfrage
Gerne nehmen wir Ihre Anfrage entgegen. Nutzen Sie dazu gerne das unten stehende Formular. Mit der Suchfunktion können Sie nach Artikelnummern, Spezifikationen oder Seriennummern in unserer Datenbank das passende Produkt finden. Alternativ können Sie mit dem Konfigurator schnell Ihr gewünschtes Produkt zusammenstellen.
