Mantelthermoelement mit Miniatur-Thermostecker

Anwendungsbereich

Anwendung als Regel-, Schlepp- oder Chargenelement in verschiedenen Atmosphären.

Spezifikation

Die Spezifikation baut sich wie folgt auf:
16 - MM XX TT - DDD - F - LLLL CC
16 Mantelthermoelement
MM Material / Werkstoff des Mantel
01 Edelstahl W1.4751
02 Inconel 600 W2.4816
03 Parent Material (1)
04 PtRh10
XX Anzahl der eingebauten Thermopaare
TT Typ Thermopaar EN 60584-1
01 Typ S (PtRh10% - Pt)
02 Typ R (PtRh13% - Pt)
03 Typ B (PtRh30 - PtRh6)
04 Typ K (NiCr - NiAl)
05 Typ N (NiCrSil - NiSil)
06 Typ J (FeCu - Ni)
07 Typ U (Cu - Cu)
08 Typ C (WRe26 - WRe5)
09 Typ T (Cu - CuNi)
10 Typ E (NiCr - CuNi)
11 Typ L (Fe - CuNi) DIN 5843
DDD Durchmesser Mantel
010 1,0 mm
015 1,5 mm
...
080 8,0
F Form
S Gerade gezogen
C Als Coil gewickelt
LLLL Nennlänge in mm von 0400 bis 1600
A optional mit Kalibrierzertifikat nach aktueller AMS 2750 / CQI-9 Vorschrift

Beispiel

16 - 02 02 05 - 0700 SR22

Schutzgas-Thermoelement mit Ø22 x 1.5 Schutzrohr aus Inconel™ 600, 2 x Typ N Thermopaare und 700 mm Nennlänge

Andere gängige Ausführungen

8-010301-0700SR15, 8-010301-0800SR22, 8-010301-0900SR22, 8-010301-1000SR22, 8-010301-1200SR27

Zeichnungen

Ausführung Miniaturstecker normal
Ausführung Miniaturstecker normal
Übersichtszeichnung 51kB Übersichtszeichnung 51kB 3D STEP 51kB 3D eDrawings 51kB CAD Paket ~1MB
Ausführung Miniaturstecker Hochtemperatur
Ausführung Miniaturstecker Hochtemperatur
Übersichtszeichnung 77kB Übersichtszeichnung 135kB 3D STEP 590kB 3D eDrawings 79kB CAD Paket 479 kB
Ausführung Miniaturstecker Keramik
Ausführung Miniaturstecker Keramik
Übersichtszeichnung 77kB Übersichtszeichnung 133kB 3D STEP 539kB 3D eDrawings 67kB CAD Paket 446kB

Laden Sie das kostenlose Programm eDrawings Viewer herunter, um unsere Dateien ohne CAD Programm auf verschiedenen Endgeräten zu betrachten.

eDrawings by Dassult Systems

Dokumente

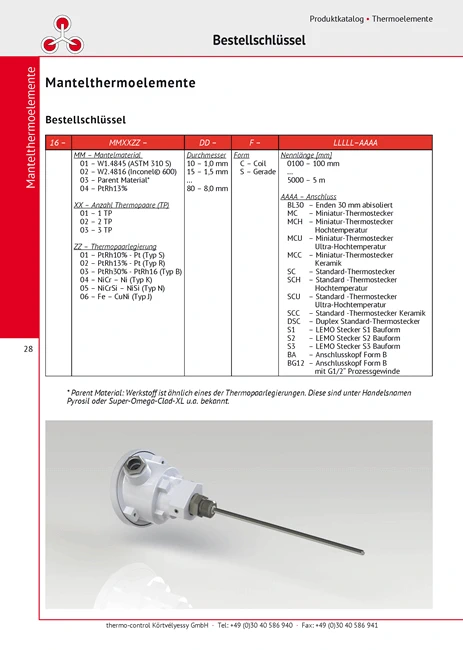

thermo-control Körtvélyessy - Katalog Mantelthermoelemente Katalog Mantelthermoelemente 622 kB
thermo-control Körtvélyessy - Gesamtkatalog Thermoelemente Gesamtkatalog Thermoelemente 8,6 MB 2023
thermo-control Körtvélyessy - Allgemeines über Thermoelemente Allgemeines über Thermoelemente 1.8 MB
