A hőelemek a hőmérséklet mérésére szolgáló érzékelők. A hőelemek fő alkotóelemei egy hőpár, amely az úgynevezett hőfeszültséget generálja, valamint egy csatlakozóelem, például egy dugasz. A hőelemeket a hőmérsékletmérés számos területén alkalmazzák. Kialakításuk nagyfokú rugalmasságával és gyors reakcióidejükkel tűnnek ki.
Hőelemek áttekintése
Az ISO EN 60584-1 szabványban a következő hőelemek szerepelnek:
Műszaki leírás
Típus
Pozitív kapcsolat [plus]
Negatív vezeték [mínusz]
Szín DIN [plusz / mínusz]
Hőmérsékleti tartomány [°C]
R
PtRh13%
Pt
narancssárga / fehér
0 +1600
S
PtRh10%
Pt
narancssárga / fehér
0 +1600
B
PtRh30%
PtRh6%
szürke / fehér
+600 +1700
J
Péntek
CuNi
fekete / fehér
-200 +750
T
Cu
CuNi
barna / fehér
-200 +400
E
NiCr
CuNi
lila / fehér
-200 +900
K
NiCr
NiAl
zöld / fehér
-200 +1100
N
NiCrSi
NiSi
rózsaszín / fehér
-200 +1200
C
WRe5%
WRe26%
piros / fehér
0 +2200
A
WRe5%
WRe20
piros / fehér
0 +2200
Különböző fémek és ötvözetek kombinációi bizonyultak előnyösnek, mivel ezeknél a feszültség-hőmérséklet görbe szinte lineáris.
Fontos tudni, hogy a termofeszültség nem a csúcson keletkezik. A feszültség a két vezeték között keletkezik. A feszültség legnagyobb része a legnagyobb hőmérséklet-különbség területén keletkezik, például a kemence belseje és a szigetelés közötti átmenetnél.
További részleteket a Termofeszültség cikkben foglaltunk össze.
Hőelem-kalkulátor
ITS-90 referenciafeszültség 0 °C összehasonlító ponthoz viszonyítva.
A referenciaértékek az ITS-90 szerinti értékek. A termofeszültséget 0 °C összehasonlító ponthoz viszonyítva adják meg.
Driftmentes PtRh–Pt hőelemek – egyedi gyártásúak
A thermo-control hőelemek a legmagasabb szintű pontosságra és tartósságra lettek tervezve. Különböző változatokat kínálunk a különböző folyamatigényeknek megfelelően. Hőelemjeinket védőgázos, vákuum- és vizsgálati alkalmazásokban használják. Minden hőelemet egyedileg az Ön igényeihez igazítunk.
Az egyedi gyártástól a sorozatgyártásig – hőelemeket gyártunk az Önök előírásai szerint.

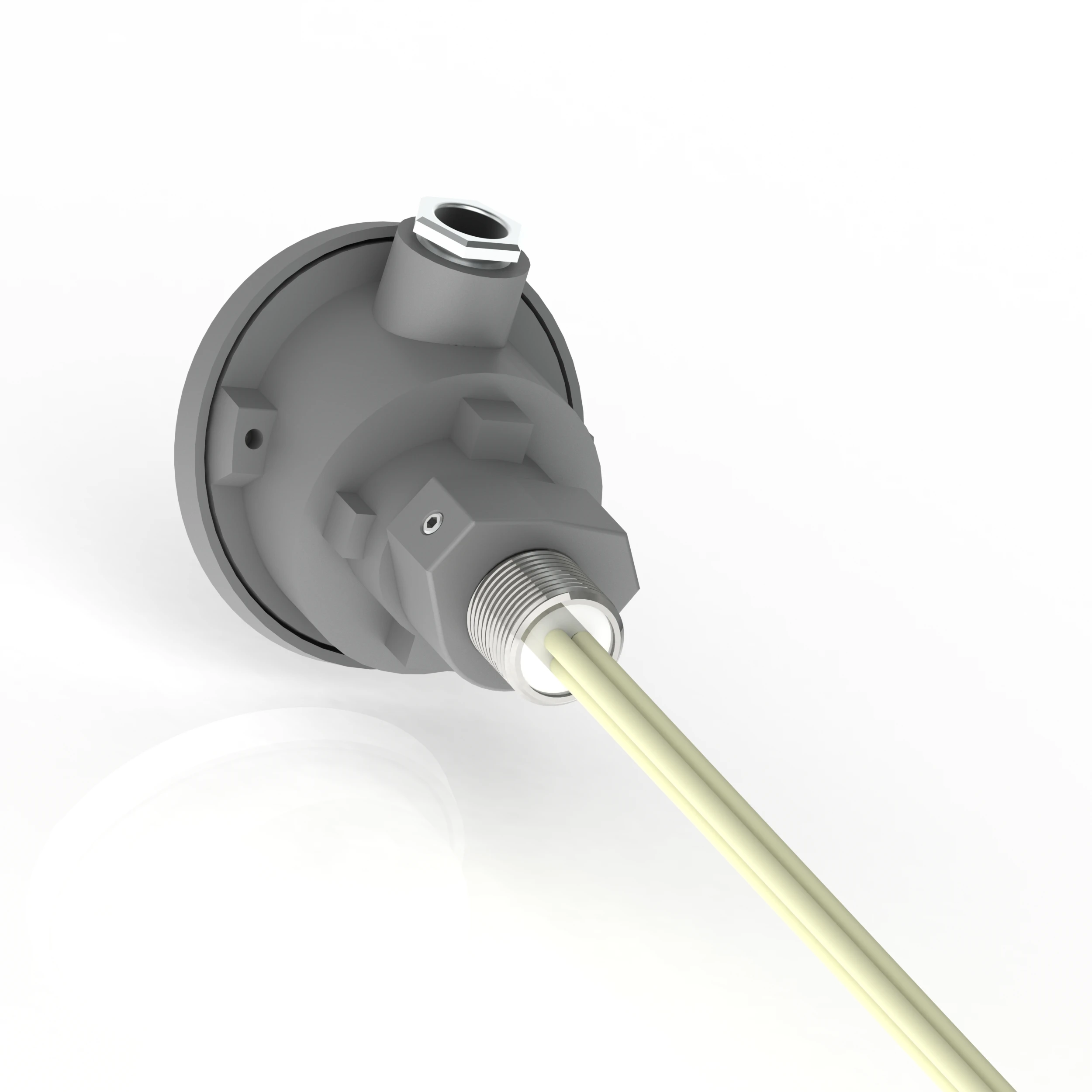

A védőgázos folyamatokhoz használt hőelemek a leggyakrabban alkalmazott típusok. Ezeket izzító- és forrasztókemencékben, gáznitridáló kemencékben, valamint edző- és temperálókemencékben használják.

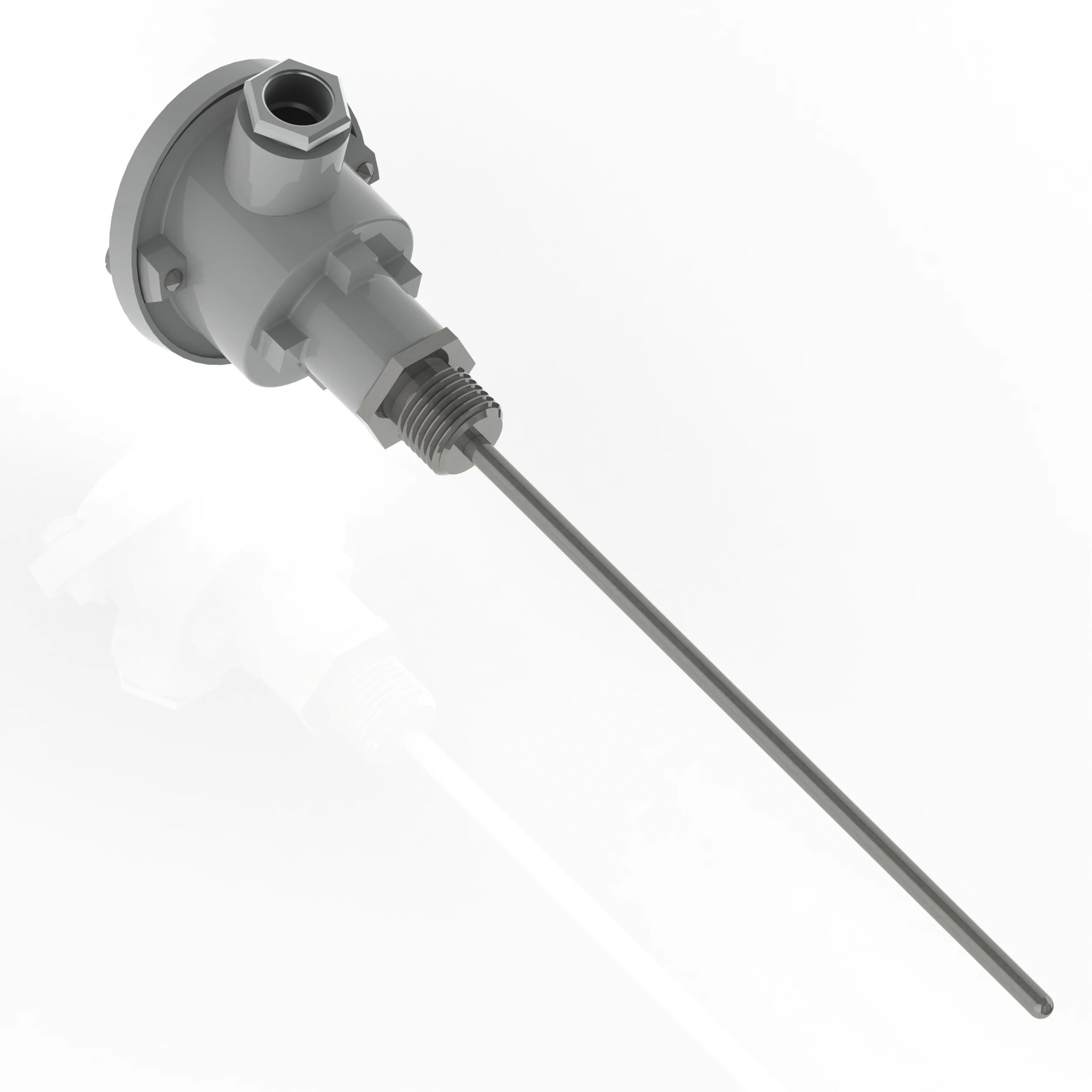

A hőelemeket védőcsővel vagy behegesztett hegy segítségével védik a káros környezeti hatásoktól.
Hőkezelő és forrasztókemencék
Gáznitritáló kemencék
Keményítő- és temperálókemencék
A védőgázos folyamatokhoz szánt hőelemek gyártásában szerzett hosszú távú tapasztalatainknak köszönhetően az Ön alkalmazásához optimális megoldást tudunk kínálni.

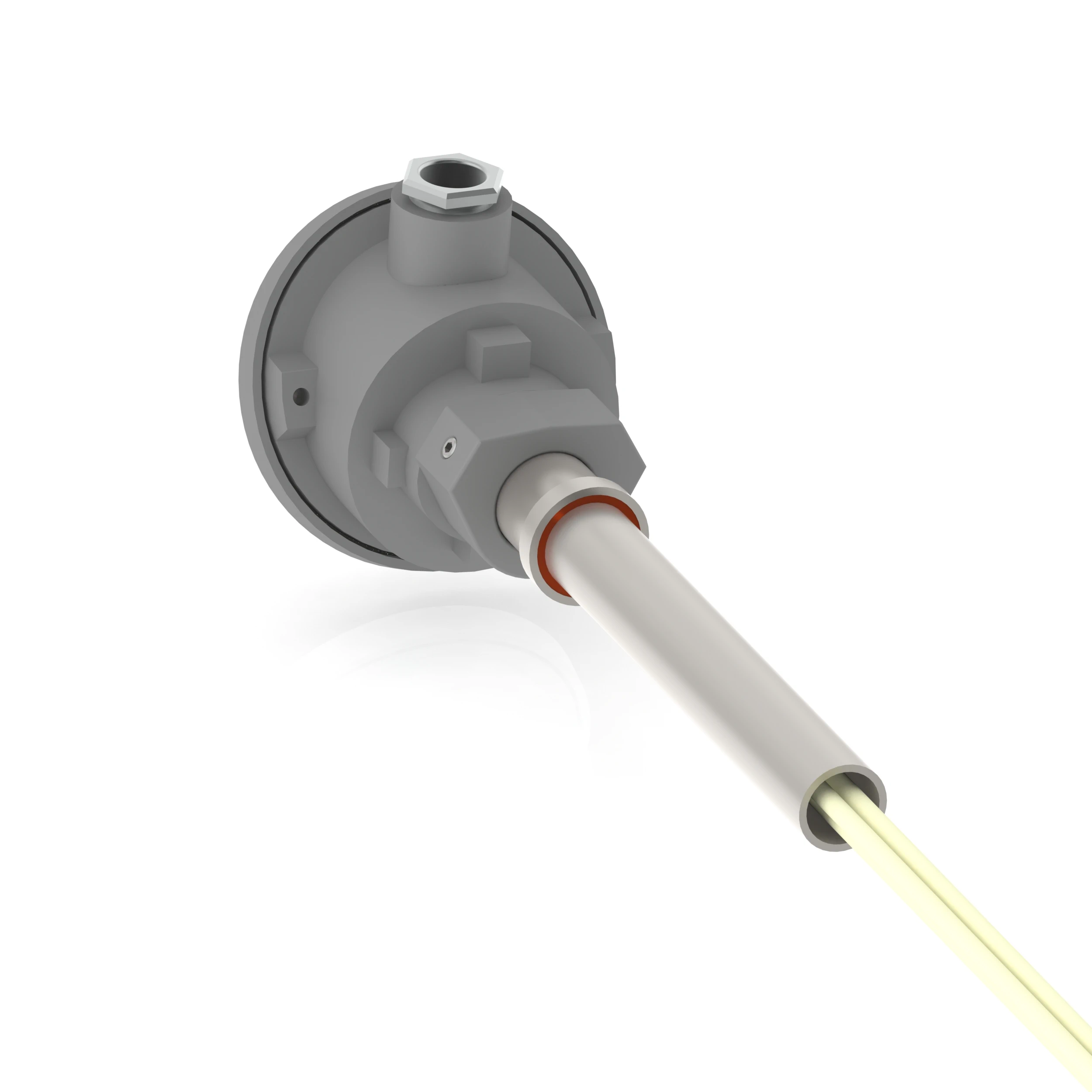

Hőelem kis karimás csatlakozóval vákuumalkalmazásokhoz
Hőelemek vákuumhoz
A vákuumfolyamatokhoz használt hőelemeket vákuumforrasztó kemencékben, vákuumkemencékben (edzéshez és temperáláshoz), valamint tisztatéri alkalmazásokban használják.
A hőelemeket vákuumalkalmazásokhoz készült speciális folyamatcsatlakozóval látják el. A rendkívül tiszta anyagok használata biztosítja a minimális gázkibocsátást.
Vákuumforrasztó kemencék
Vákuumkemencék edzéshez és temperáláshoz
Vákuumkemencék
Vákuum-hőelemjeinket különböző kivitelekben kínáljuk: kis karimával, CF-karimával vagy ISO-karimával.

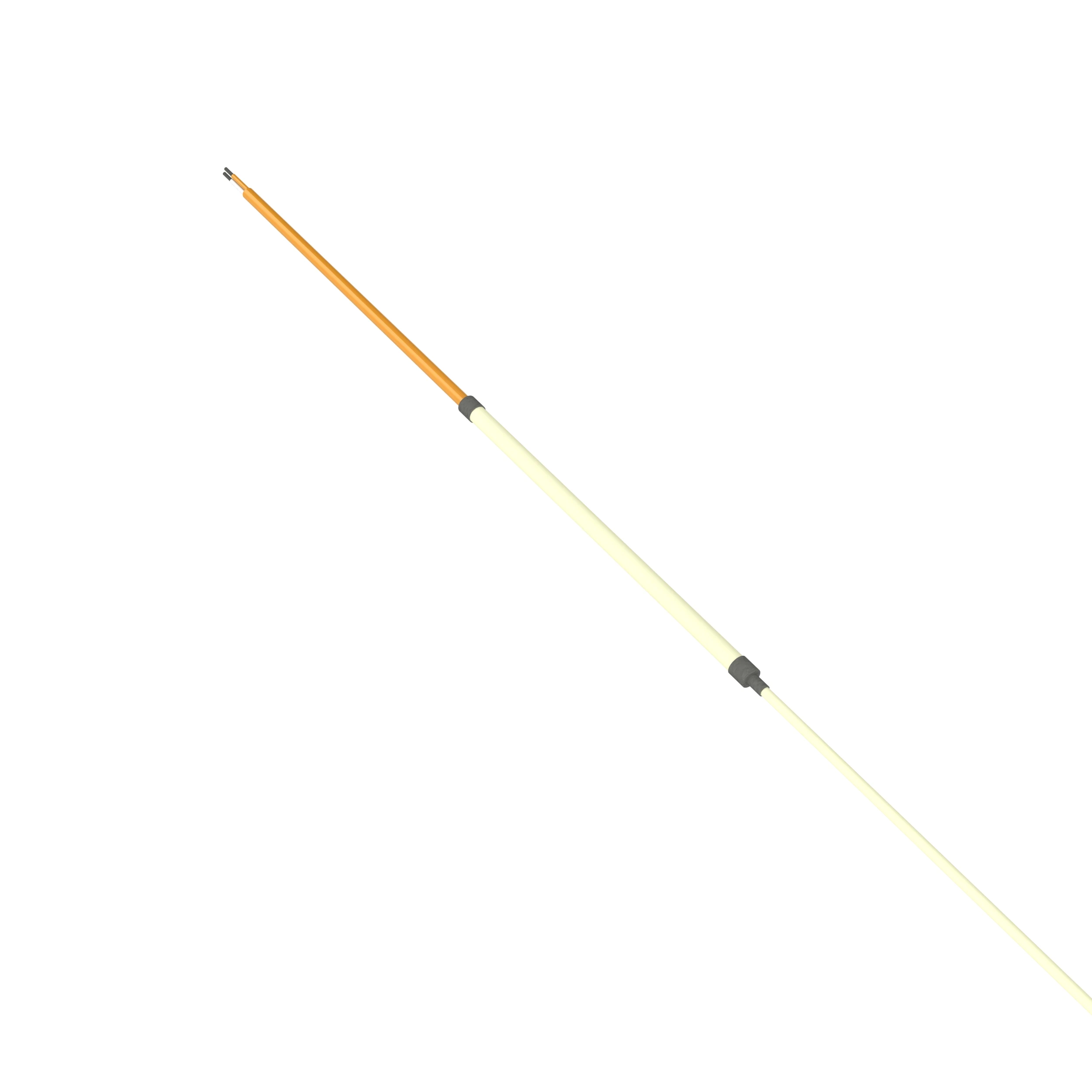

A mérőtermoelemeket a hőkezelő berendezésekben a folyamatparaméterek figyelemmel kísérésére és dokumentálására használják.
Opcionálisan az AMS 2750 szabványnak megfelelő gyári kalibrációs tanúsítvánnyal is szállíthatók. A DakkS-kalibrálást akkreditált partnereink is elvégezhetik. Javasoljuk, hogy a mérőhőelemeket ugyanabból a gyártási tételből állítsák elő, mint a beépített hőelemeket. Így bármikor közvetlen összehasonlítást végezhet.
Kalibráló laboratóriumok
Minőségbiztosítás
Rendszerpontossági teszt az AMS-2750 szabvány szerint
Kutatás és fejlesztés
Mérőhőelemjeinket különböző kivitelekben kínáljuk, szabványos vagy miniatűr csatlakozóval.
